Артикул:
ETM1-63UH-363

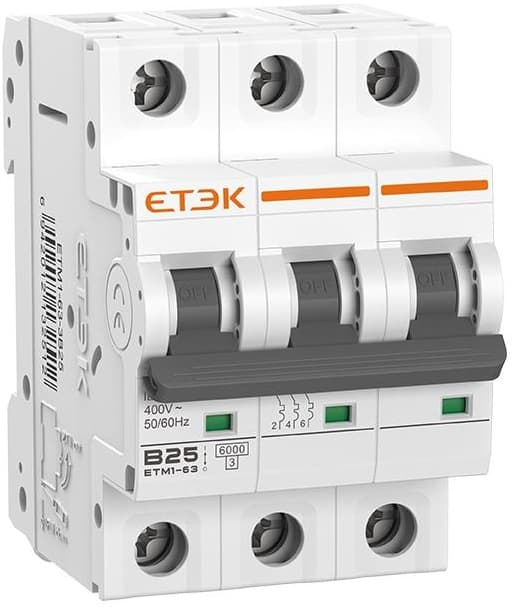

Автоматический выключатель ETEK ETM1-63UH 3P 63A 15kA - компактный трехмодульный (54мм) миниатюрный автоматический выключатель для защиты трехфазных цепей номинальным напряжением до 230/400В.
Подробности
44.10 BYN/шт
В наличии: 228
В корзину
Купить в 1 клик
Самовывоз - бесплатно.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
🔥 Характеристики товара
Дополнительная информация
—
Таблица соответствия аналогов (Кросс-коды)
| Производитель | Серия / Модель аналога | Номинал / Полюса | Отключающая способность | Сравнение / Преимущество ETEK |
|---|---|---|---|---|
| ETEK (Китай) | ETM1-63UH | 63A, 3P, Характеристика C | 15 кА | Оригинал. Хороший выбор для трехфазных линий без нейтрали. |
| Schneider Electric | Acti9 iC60N / iC60H | 63A, 3P, Характеристика C | 6 кА / 10 кА | ETEK выигрывает по запасу по короткому замыканию и выгоден по цене для профессионального монтажа. |
| ABB | S203M | 63A, 3P, Характеристика C | 10 кА | ETEK предлагает более высокий предел отключения при сопоставимом классе применения. |
| КЭАЗ (РФ) | OptiDin / OptiMat аналогичной мощности | 63A, 3P, Характеристика C | 10 кА | ETEK удобно использовать в щитах, где важны компактность и повышенный запас по короткому замыканию. |
| CHINT | NB1-63H / NXB-63H | 63A, 3P, Характеристика C | 10 кА | Серия ETM1-63UH обеспечивает лучший резерв по отключению аварийных токов. |
← Листайте таблицу вправо для просмотра всех колонок →
Вопросы и ответы по ETEK ETM1-63UH 3P 63A 15kA
Автоматический выключатель ETEK ETM1-63UH 3P 63A 15kA — это трехполюсный миниатюрный автоматический выключатель с термомагнитным расцепителем, предназначенный для защиты электрических цепей от перегрузки и короткого замыкания.
Он применяется в распределительных щитах жилых, коммерческих и промышленных объектов, где требуется надежная защита трехфазных линий без нейтрали.
Модель на 63 А подходит для силовых и распределительных трехфазных линий средней и высокой нагрузки, где требуется защита без отключения нейтрального проводника.
Трехполюсное исполнение удобно для оборудования, работающего от трех фаз без N.
Отключающая способность 15kA означает, что автомат способен безопасно отключить цепь при очень высоком токе короткого замыкания.
Это повышает уровень защиты оборудования и кабельных линий в сетях с повышенными аварийными токами.
ETEK ETM1-63UH относится к серии с повышенной отключающей способностью 15kA, тогда как у обычных бытовых автоматов этот показатель часто ниже.
Благодаря этому модель лучше подходит для ответственных линий и объектов, где требуется больший запас по короткому замыканию.
Да, автомат ETEK ETM1-63UH предназначен для установки на DIN-рейку и используется в модульных распределительных щитах.
Его формат позволяет удобно применять его в составе квартирных, домовых и промышленных электрощитов.
Автомат рассчитан на работу в трехфазных сетях переменного тока, обычно в системах 230/400 В или 400/415 В в зависимости от схемы применения.
Перед установкой необходимо учитывать параметры конкретной линии, тип нагрузки и требования проекта электрощита.
Через автомат на 63 А обычно подключают трехфазные силовые цепи, распределительные линии, насосы, вентиляционное оборудование, технологические установки и другие потребители с рабочим током в пределах номинала.
Если рабочий ток цепи стабильно близок к 63 А, автомат подбирают с учетом кратковременных пусковых токов и допустимой нагрузки линии.
При отсутствии запаса по току может происходить ложное срабатывание, поэтому номинал следует выбирать после проверки расчётной нагрузки и сечения проводника.
Устанавливать автомат большего номинала вместо 63 А без пересчета нагрузки и проверки кабеля нельзя.
Это может привести к тому, что защита перестанет своевременно отключать цепь при перегрузке, и проводка будет перегреваться.
ETEK ETM1-63UH 15kA выбирают, когда нужна компактная модульная защита с высокой отключающей способностью и стабильной работой в ответственных цепях.
Серия подходит для профессионального применения, где важны надежность, запас по короткому замыканию и совместимость с современными щитами.
Инструкции по монтажу и подключению
Перед установкой полностью отключите питание щита и проверьте отсутствие напряжения индикатором или мультиметром.
Убедитесь, что выбранный автомат соответствует проекту, номиналу нагрузки и сечению кабеля.
Закрепите автомат на стандартной DIN-рейке в распределительном щите до надежной фиксации.
Проверьте, чтобы корпус автомата был установлен ровно и без перекосов, а доступ к клеммам оставался удобным.
Подключите проводники к входной и выходной клемме в соответствии со схемой щита и проектом подключения.
Используйте жилы подходящего сечения, а изоляцию снимайте только на необходимую длину без повреждения токоведущей части.
Затяните клеммные винты с усилием, достаточным для надежного контакта, но без пережатия и деформации жилы.
После затяжки убедитесь, что провод не выскальзывает из клеммы и не имеет оголенных участков.
После завершения монтажа проверьте правильность схемы подключения, маркировку линии и отсутствие короткого замыкания.
Выполните пробное включение и убедитесь, что автомат работает корректно и не вызывает нагрева клемм.
Не выполняйте монтаж под напряжением и не заменяйте автомат на более высокий номинал без пересчета линии.
При отсутствии опыта работы с электрощитом рекомендуется доверить подключение квалифицированному электрику.
Номинальная предельная отключающая способность (Icn)
?
Максимальный ток короткого замыкания, который выключатель может безопасно прервать (отключить). Это ключевой параметр безопасности, определяющий предел его работы
—
15kA
Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 мкс)
?
Способность устройства выдерживать кратковременные высоковольтные скачки напряжения (импульсы) без выхода из строя
—
6kV
Номинальное напряжение изоляции (Ui)
?
Максимальное напряжение, при котором изоляция выключателя гарантированно сохраняет свои защитные свойства и не допускает утечки тока
—
415V
Номинальное рабочее напряжение (Ue), В
—
400/415VAC
Все характеристики
Надёжность
1 год заводской гарантии
Доступные цены
на лучшие бренды
на лучшие бренды
Бонусы за покупки
✨ Описание
⚡ Автоматический выключатель ETM1-63UH 3P 63A 15kA (КИТАЙ)
это трёхфазный автоматический выключатель с номинальным током 63 А и высокой отключающей способностью 15 кА, предназначенный для надежной защиты электрических цепей от перегрузок и коротких замыканий.
Миниатюрный Автоматический выключатель серии T создан для эффективной защиты трёхфазных распределительных сетей в жилых, коммерческих и промышленных объектах.
Предназначен для работы в цепях переменного тока с частотой 50/60 Гц, номинальным напряжением 240/415 В и максимальным током до 63 А.
Обеспечивает высоконадежную защиту от перегрузок и коротких замыканий, а также подходит для нечастых переключений нагрузки в нормальных условиях.
Максимальная отключающая способность (Icu) до 15 кА гарантирует безопасность и стабильность электросети.
Пластиковый корпус оснащён комбинированными клеммами с защитой от случайных прикосновений и индикатором положения контактов, что повышает удобство и безопасность эксплуатации.
Для расширения функционала доступна установка модульных аксессуаров и дополнительных компонентов.
Расширение модуля
Упрощён монтаж вспомогательных выключателей и контактов сигнализации неисправностей
Логотип бренда
Корпус маркирован логотипом ETEK и кодом EAN
Степень защиты IP20
Клеммы оснащены защитой от случайных прикосновений для повышения безопасности
Индикация положения контакта
Надёжный визуальный индикатор красно-зелёного цвета для контроля состояния выключателя
Многократная защита
Клеммы подходят для подключения обычных кабелей, вилочных шин, штыревых шин, а также одновременного подключения вилочной шины и кабеля.
Соответствие требованиям RoHS
Корпус выполнен из безгалогенового термопластика, пригодного к переработке.
Устройства серии T полностью соответствуют стандартам RoHS, снижая воздействие на окружающую среду.
🚀 Преимущества ETM1-63UH 3P 63A:
- 🔌 Высокая отключающая способность 15 кА обеспечивает надежную защиту оборудования
- ⚡ Номинальный ток 63 А - для надежной защиты трёхфазных нагрузок
- 🛡️ Надёжная термомагнитная защита
- 🌡️ Рабочий температурный диапазон от -25°C до +70°C
- ✅ Соответствие международным стандартам IEC 60947-2
- 🔧 Легкий монтаж на DIN-рейку 35 мм
⚙️ Технические характеристики:
- Количество полюсов: 3P
- Номинальный ток (In): 63 А
- Номинальное напряжение: 230/400 В AC
- Механическая износостойкость: 10 000 циклов
- Тип расцепления: термомагнитный
- Отключающая способность: 15 кА
- Степень защиты: IP20
- Частота: 50/60 Гц
🏭 Области применения:
🔧 Используется в системах распределения и управления трёхфазных сетей
🏠 Защита трёхфазных нагрузок в бытовых и коммерческих электросетях
⚡ Обеспечивает надежную защиту от перегрузок и коротких замыканий
🔧 Конструкция и эксплуатационные особенности
- 🔌 Быстрый и удобный монтаж с возможностью подключения различных типов кабелей и шин
- ⚙️ Компактный и прочный корпус для установки на DIN-рейку 35 мм
- 🛡️ Надёжная работа в широком температурном диапазоне от -25°C до +70°C
- 🔍 Индикация положения контактов облегчает контроль состояния
- 📊 Высокая механическая износостойкость до 10 000 циклов
- 🛠️ Простота обслуживания и ремонта
🌟 Рекомендации по эксплуатации 🌟
- ⚠️ Соблюдайте параметры номинального тока и напряжения
- 💡 Проводите регулярные проверки и тестирование устройства
- 🛠️ Используйте сертифицированные инструменты и материалы
- 🔌 Перед монтажом отключайте питание
- 🧰 Соблюдайте технику безопасности при эксплуатации и обслуживании
- 🌡️ Эксплуатация при температуре от -25°C до +70°C
- 📞 При неисправностях обращайтесь к специалистам
- 🔍 Следите за состоянием индикаторов выключателя
Сертификация
IEC 60898-1: Автоматические выключатели бытового и аналогичного назначения с защитой от перегрузок и коротких замыканий.
IEC 60947-2: Низковольтная коммутационная аппаратура. Часть 2.
Схема подключения и Размеры
Производство
Упаковка
Производитель ETEK и Компания Е-Энерджи гарантируют высокое качество и надежность автоматических выключателей ETM1-63UH.
🛒 Вы можете купить автоматический выключатель ETM1-63UH 3P 63A 15kA в нашем магазине с гарантией качества и доступной цене!
Документы
Галерея
1/4
—
🔥 Характеристики товара
Общие данные
Производитель
ETEK
Модельный ряд
Тип переключения
Термомагнитное
Тип устройства
Тип защиты
Перегрузка по току и короткое замыкание
Номинальная предельная отключающая способность (Icn)
?
Максимальный ток короткого замыкания, который выключатель может безопасно прервать (отключить). Это ключевой параметр безопасности, определяющий предел его работы
15kA
Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 мкс)
?
Способность устройства выдерживать кратковременные высоковольтные скачки напряжения (импульсы) без выхода из строя
6kV
Номинальное напряжение изоляции (Ui)
?
Максимальное напряжение, при котором изоляция выключателя гарантированно сохраняет свои защитные свойства и не допускает утечки тока
415V
Номинальное рабочее напряжение (Ue), В
400/415VAC
Номинальный ток, А (Icn)
?
Максимальный ток короткого замыкания, который выключатель может безопасно прервать. Это критический параметр безопасности.
Полюсов
Характеристика переключения
С
Частота сети
50/60 Hz
