НОВИНКА
Артикул:
ETM1-63UH-420

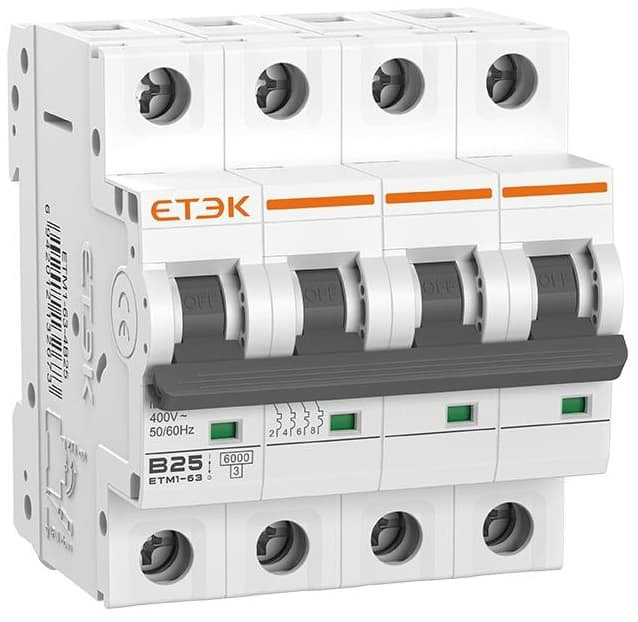

Автоматический выключатель ETEK ETM1-63UH 4P 20A 15kA - компактный четырехмодульный (72мм) миниатюрный автоматический выключатель для защиты четырехпроводных цепей номинальным напряжением до 230/400В.
Подробности
55.31 BYN/шт
В наличии: 30
В корзину
Купить в 1 клик
Самовывоз - бесплатно.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
🔥 Характеристики товара
Дополнительная информация
—
Таблица соответствия аналогов (Кросс-коды)
| Производитель | Серия / Модель аналога | Номинал / Полюса | Отключающая способность | Сравнение / Преимущество ETEK |
|---|---|---|---|---|
| ETEK (Китай) | ETM1-63UH | 20A, 4P, Характеристика C | 15 кА | Оригинал. Высокий запас по отключению КЗ для четырехпроводных линий. |
| Schneider Electric | Acti9 iC60N / iC60H | 20A, 4P, Характеристика C | 6 кА / 10 кА | ETEK выигрывает по запасу по короткому замыканию и выгоден по цене для профессионального монтажа. |
| ABB | S204M | 20A, 4P, Характеристика C | 10 кА | ETEK предлагает более высокий предел отключения при сопоставимом классе применения. |
| КЭАЗ (РФ) | OptiDin / OptiMat аналогичной мощности | 20A, 4P, Характеристика C | 10 кА | ETEK удобно использовать в щитах, где важны компактность и повышенный запас по короткому замыканию. |
| CHINT | NB1-63H / NXB-63H | 20A, 4P, Характеристика C | 10 кА | Серия ETM1-63UH обеспечивает лучший резерв по отключению аварийных токов. |
← Листайте таблицу вправо для просмотра всех колонок →
Вопросы и ответы по ETEK ETM1-63UH 4P 20A 15kA
Автоматический выключатель ETEK ETM1-63UH 4P 20A 15kA — это четырехполюсный миниатюрный автоматический выключатель с термомагнитным расцепителем, предназначенный для защиты электрических цепей от перегрузки и короткого замыкания.
Он применяется в распределительных щитах жилых, коммерческих и промышленных объектов, где требуется надежная защита трехфазных линий с нейтралью.
Модель на 20 А подходит для силовых и распределительных линий небольшой мощности, а также для групп потребителей, где важен точный подбор по рабочему току.
Четырехполюсное исполнение позволяет одновременно защищать фазные проводники и нейтраль.
Отключающая способность 15kA означает, что автомат способен безопасно отключить цепь при очень высоком токе короткого замыкания.
Это повышает уровень защиты оборудования и кабельных линий в сетях с повышенными аварийными токами.
ETEK ETM1-63UH относится к серии с повышенной отключающей способностью 15kA, тогда как у обычных бытовых автоматов этот показатель часто ниже.
Благодаря этому модель лучше подходит для ответственных линий и объектов, где требуется больший запас по короткому замыканию.
Да, автомат ETEK ETM1-63UH предназначен для установки на DIN-рейку и используется в модульных распределительных щитах.
Его формат позволяет удобно применять его в составе квартирных, домовых и промышленных электрощитов.
Автомат рассчитан на работу в трехфазных сетях переменного тока с нейтралью, обычно в системах 230/400 В или аналогичных по классу.
Перед установкой необходимо учитывать параметры конкретной линии, тип нагрузки и требования проекта электрощита.
Через автомат на 20 А обычно подключают цепи небольшой мощности: распределительные линии, щиты автоматики, отдельные инженерные устройства, маломощные насосы и другие потребители с рабочим током в пределах номинала.
Если рабочий ток цепи стабильно близок к 20 А, автомат подбирают с учетом кратковременных пусковых токов и допустимой нагрузки линии.
При отсутствии запаса по току может происходить ложное срабатывание, поэтому номинал следует выбирать после проверки расчётной нагрузки и сечения проводника.
Устанавливать автомат большего номинала вместо 20 А без пересчета нагрузки и проверки кабеля нельзя.
Это может привести к тому, что защита перестанет своевременно отключать цепь при перегрузке, и проводка будет перегреваться.
ETEK ETM1-63UH 15kA выбирают, когда нужна компактная модульная защита с высокой отключающей способностью и стабильной работой в ответственных цепях.
Серия подходит для профессионального применения, где важны надежность, запас по короткому замыканию и совместимость с современными щитами.
Инструкции по монтажу и подключению
Перед установкой полностью отключите питание щита и проверьте отсутствие напряжения индикатором или мультиметром.
Убедитесь, что выбранный автомат соответствует проекту, номиналу нагрузки и сечению кабеля.
Закрепите автомат на стандартной DIN-рейке в распределительном щите до надежной фиксации.
Проверьте, чтобы корпус автомата был установлен ровно и без перекосов, а доступ к клеммам оставался удобным.
Подключите проводники к входной и выходной клемме в соответствии со схемой щита и проектом подключения.
Используйте жилы подходящего сечения, а изоляцию снимайте только на необходимую длину без повреждения токоведущей части.
Затяните клеммные винты с усилием, достаточным для надежного контакта, но без пережатия и деформации жилы.
После затяжки убедитесь, что провод не выскальзывает из клеммы и не имеет оголенных участков.
После завершения монтажа проверьте правильность схемы подключения, маркировку линии и отсутствие короткого замыкания.
Выполните пробное включение и убедитесь, что автомат работает корректно и не вызывает нагрева клемм.
Не выполняйте монтаж под напряжением и не заменяйте автомат на более высокий номинал без пересчета линии.
При отсутствии опыта работы с электрощитом рекомендуется доверить подключение квалифицированному электрику.
Номинальная предельная отключающая способность (Icn)
?
Максимальный ток короткого замыкания, который выключатель может безопасно прервать (отключить). Это ключевой параметр безопасности, определяющий предел его работы
—
15kA
Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 мкс)
?
Способность устройства выдерживать кратковременные высоковольтные скачки напряжения (импульсы) без выхода из строя
—
6kV
Номинальное напряжение изоляции (Ui)
?
Максимальное напряжение, при котором изоляция выключателя гарантированно сохраняет свои защитные свойства и не допускает утечки тока
—
415V
Номинальное рабочее напряжение (Ue), В
—
400/415VAC
Все характеристики
Надёжность
1 год заводской гарантии
Доступные цены
на лучшие бренды
на лучшие бренды
Бонусы за покупки
✨ Описание
⚡ Автоматический выключатель ETEK ETM1-63UH 4P 20A 15kA (КИТАЙ)
это четырехполюсный автоматический выключатель с номинальным током 20 А и высокой отключающей способностью 15 кА, предназначенный для надежной защиты электрических цепей от перегрузок и коротких замыканий.
Миниатюрный Автоматический выключатель серии T создан для надежной защиты четырехполюсных распределительных электрических сетей в жилых, коммерческих и промышленных условиях.
Предназначен для работы в цепях переменного тока с частотой 50/60 Гц, номинальным напряжением 240/415 В и током до 63 А.
Обеспечивает надежную защиту от перегрузок и коротких замыканий, а также применяется для нечастых переключений нагрузки в нормальных условиях.
Максимальная отключающая способность (Icu) до 15 кА гарантирует безопасность и стабильность электросети.
Пластиковый корпус оснащен комбинированными клеммами с защитой от случайных прикосновений и индикатором положения контактов, повышающими удобство и безопасность эксплуатации.
Позволяет расширять функциональность за счет установки модульных аксессуаров и дополнительных компонентов.
Расширение модуля
Упрощает монтаж вспомогательных выключателей и контактов сигнализации неисправностей
Логотип бренда
Корпус маркирован логотипом ETEK и кодом EAN
Степень защиты IP20
Клеммы оснащены защитой от случайных прикосновений для безопасности
Индикация положения контакта
Надёжный визуальный индикатор красно-зелёного цвета для контроля состояния выключателя
Многократная защита
Клеммы подходят для подключения обычных кабелей, вилочных шин, штыревых шин, а также одновременного подключения вилочной шины и кабеля
Соответствие требованиям RoHS
Корпус изготовлен из безгалогенового термопластика, пригодного для переработки.
Устройства серии T полностью соответствуют требованиям RoHS, снижая влияние на окружающую среду.
🚀 Преимущества ETM1-63UH 4P 20A:
- ⚡ Номинальный ток 20 А для надежной защиты четырехполюсных электрических цепей
- 🔌 Отключающая способность 15 кА обеспечивает безопасность оборудования
- 🛡️ Надежная термомагнитная защита
- ✅ Соответствие международным стандартам IEC 60947-2
- 🌡️ Рабочий температурный диапазон от -25°C до +70°C
- 🔧 Легкий монтаж на DIN-рейку 35 мм
⚙️ Технические характеристики:
- Количество полюсов: 4P
- Номинальный ток (In): 20 А
- Номинальное напряжение: 230/400 В AC
- Механическая износостойкость: 10 000 циклов
- Тип расцепления: термомагнитный
- Отключающая способность: 15 кА
- Степень защиты: IP20
- Частота: 50/60 Гц
🏭 Области применения:
🔧 Используется в системах распределения и управления четырехполюсных электрических сетей
🏠 Защита четырехполюсных маломощных нагрузок в бытовых и коммерческих электросетях
⚡ Обеспечивает надежную защиту от перегрузок и коротких замыканий
🔧 Конструкция и эксплуатационные особенности
- 🔌 Быстрый и удобный монтаж с возможностью подключения различных типов кабелей и шин
- ⚙️ Компактный корпус для установки на DIN-рейку 35 мм
- 🛡️ Надёжная работа при температуре от -25°C до +70°C
- 🔍 Наличие индикации положения контактов для удобства контроля
- 📊 Механическая износостойкость до 10 000 циклов
- 🛠️ Простота обслуживания и ремонта
🌟 Рекомендации по эксплуатации 🌟
- 🛠️ Используйте сертифицированные инструменты и материалы
- 🔌 Перед монтажом обязательно отключайте питание
- ⚠️ Соблюдайте параметры номинального тока и напряжения
- 💡 Регулярно проверяйте и тестируйте устройство
- 🧰 Соблюдайте технику безопасности при эксплуатации и обслуживании
- 🌡️ Рабочий температурный режим от -25°C до +70°C
- 📞 При неисправностях обращайтесь к специалистам
- 🔍 Следите за состоянием индикаторов устройства
Сертификация
IEC 60898-1: Автоматические выключатели бытового и аналогичного назначения с защитой от перегрузок и коротких замыканий.
IEC 60947-2: Низковольтная коммутационная аппаратура. Часть 2.
Схема подключения и Размеры
Производство
Упаковка
Производитель ETEK и Компания Е-Энерджи гарантируют высокий уровень качества и надежности автоматических выключателей ETM1-63UH.
🛒 Вы можете купить автоматический выключатель ETM1-63UH 4P 20A 15kA в нашем магазине с гарантией качества и по доступной цене!
Документы
Галерея
1/4
—
🔥 Характеристики товара
Общие данные
Производитель
ETEK
Модельный ряд
Тип переключения
Термомагнитное
Тип устройства
Тип защиты
Перегрузка по току и короткое замыкание
Номинальная предельная отключающая способность (Icn)
?
Максимальный ток короткого замыкания, который выключатель может безопасно прервать (отключить). Это ключевой параметр безопасности, определяющий предел его работы
15kA
Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 мкс)
?
Способность устройства выдерживать кратковременные высоковольтные скачки напряжения (импульсы) без выхода из строя
6kV
Номинальное напряжение изоляции (Ui)
?
Максимальное напряжение, при котором изоляция выключателя гарантированно сохраняет свои защитные свойства и не допускает утечки тока
415V
Номинальное рабочее напряжение (Ue), В
400/415VAC
Номинальный ток, А (Icn)
?
Максимальный ток короткого замыкания, который выключатель может безопасно прервать. Это критический параметр безопасности.
Полюсов
Характеристика переключения
С
Частота сети
50/60 Hz
