СОВЕТУЕМ
Артикул:
EKD1-125-3-100

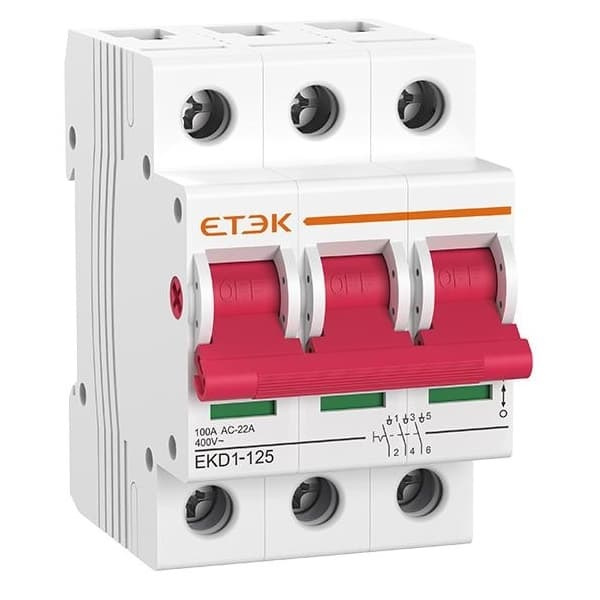

Выключатель нагрузки ETEK EKD1-125 3P 100A (КИТАЙ) - компактный трехполюсный модульный изолирующий выключатель для оперативного управления нагрузками до 100А номинальным напряжением 230/400В.
Подробности
29.90 BYN/шт
В наличии: 11
В корзину
Купить в 1 клик
Самовывоз - бесплатно.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
🔥 Характеристики товара
Дополнительная информация
—
Таблица соответствия аналогов и совместимых решений
| Производитель | Серия / модель аналога | Номинал / полюса | Тип устройства | Сравнение / преимущество ETEK |
|---|---|---|---|---|
| ETEK | EKD1-125 3P 100A | 100 А, 3P | Выключатель нагрузки | Оригинальный трехполюсный рубильник для ручного включения, отключения и безопасной изоляции трехфазных электрических цепей. |
| Schneider Electric | Acti9 iSW / Interpact, выключатели нагрузки соответствующего номинала | До 100 А, 3P | Ручное включение и отключение | ETEK является доступным решением для распределительных щитов, силовых линий и коммерческих электроустановок. |
| ABB | OT / выключатели-разъединители соответствующего номинала | До 100 А, 3P | Коммутация и изоляция цепи | ETEK подходит для аналогичных задач при необходимости надежного трехполюсного отключения нагрузки. |
| CHINT | Переключатели и выключатели нагрузки соответствующей серии | 100 А, 3P | Ручное отключение нагрузки | ETEK обеспечивает визуальный контроль положения контактов и удобное управление силовой линией. |
| КЭАЗ | OptiSwitch / выключатели нагрузки соответствующего номинала | До 100 А, 3P | Выключатель-разъединитель | ETEK предназначен для установки в распределительных щитах и подходит для трехфазных сетей с рабочим током до 100 А. |
← Листайте таблицу вправо для просмотра всех колонок →
Вопросы и ответы по выключателю нагрузки ETEK EKD1-125 3P 100A
ETEK EKD1-125 3P 100A — это трехполюсный выключатель нагрузки, предназначенный для ручного включения, отключения и безопасной изоляции трехфазных электрических цепей.
Устройство применяется в распределительных щитах и силовых линиях с номинальным током до 100 А.
Выключатель нагрузки используют для оперативного отключения трехфазной линии, проведения технического обслуживания и ручного управления электропитанием оборудования.
Он также позволяет визуально контролировать состояние коммутационного аппарата.
Обозначение 3P означает наличие трех коммутируемых полюсов.
Такое исполнение предназначено для одновременного отключения трех фазных проводников трехфазной сети.
Номинальный ток выключателя нагрузки составляет 100 А.
Реальная допустимая нагрузка определяется напряжением, категорией применения AC-22A, типом потребителя, режимом работы и условиями монтажа.
ETEK EKD1-125 является выключателем нагрузки и не заменяет автоматический выключатель или предохранитель.
Для защиты от перегрузки и короткого замыкания перед ним необходимо установить соответствующий аппарат защиты.
Да, ETEK EKD1-125 3P 100A можно использовать в качестве главного или вводного выключателя трехфазного распределительного щита.
При этом его параметры должны соответствовать расчетному току, напряжению и схеме электроснабжения.
Выключатель нагрузки предназначен для ручной коммутации и изоляции цепи, но не имеет функции автоматического отключения при перегрузке или коротком замыкании.
Автоматический выключатель совмещает функцию коммутации с защитой электрической линии.
Выключатель допускает коммутацию в пределах номинального режима и категории применения AC-22A.
Перед отключением необходимо учитывать характер нагрузки, пусковые токи и требования проекта. Для тяжелых индуктивных нагрузок требуется дополнительная проверка условий эксплуатации.
Трехполюсное исполнение коммутирует только три фазных проводника.
Нейтральный проводник через полюс 3P не отключается, поэтому при необходимости коммутации нейтрали следует использовать четырехполюсное исполнение.
ETEK EKD1-125 3P 100A выбирают для ручного управления и полного отключения мощных трехфазных линий.
К преимуществам относятся трехполюсное исполнение, номинальный ток 100 А, индикация положения контактов, возможность подключения сверху или снизу и соответствие стандарту IEC/EN 60947-3.
Инструкции по монтажу и подключению
Перед началом работ полностью отключите питание щита и проверьте отсутствие напряжения на всех подключаемых проводниках исправным измерительным прибором.
Убедитесь, что выключатель нагрузки на 100 А соответствует расчетному току, напряжению, сечению кабеля и проекту электроустановки.
Установите устройство в распределительный щит в предусмотренное проектом положение.
Проверьте надежность крепления, правильность расположения корпуса и свободный доступ к рукоятке, клеммам и индикатору положения контактов.
Подключите входные и выходные проводники в соответствии со схемой распределительного щита.
Три полюса устройства подключают к фазным проводникам только в соответствии с проектом и требованиями конкретной системы электроснабжения.
Используйте проводники, наконечники и кабельную арматуру, рассчитанные на рабочий ток до 100 А.
Сечение кабеля выбирают по расчетному току, способу прокладки, температуре окружающей среды и требованиям действующих норм.
Затяните клеммные соединения с моментом, указанным в технической документации на устройство и применяемые наконечники.
Максимальный момент затяжки не должен превышать допустимое значение. После подключения убедитесь, что проводники надежно зафиксированы и не имеют поврежденной изоляции.
До подачи напряжения проверьте правильность подключения всех полюсов, отсутствие короткого замыкания и соответствие маркировки входных и выходных линий.
Переведите рукоятку во включенное и отключенное положение, убедитесь в четкой работе механизма и проверьте индикацию положения контактов.
Не выполняйте монтаж и обслуживание под напряжением. Выключатель нагрузки не заменяет автоматическую защиту от перегрузки и короткого замыкания, поэтому перед ним должны быть установлены соответствующие защитные аппараты.
Подключение устройства на 100 А рекомендуется доверить квалифицированному электрику.
Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 мкс)
?
Способность устройства выдерживать кратковременные высоковольтные скачки напряжения (импульсы) без выхода из строя
—
4kV
Номинальное напряжение изоляции (Ui)
?
Максимальное напряжение, при котором изоляция выключателя гарантированно сохраняет свои защитные свойства и не допускает утечки тока
—
500V
Номинальное рабочее напряжение (Ue), В
—
400/415VAC
Номинальная коммутационная способность
—
3 × Ie, 1.05 Ue, Cosφ = 0.65
Все характеристики
Надёжность
1 год заводской гарантии
Доступные цены
на лучшие бренды
на лучшие бренды
Бонусы за покупки
✨ Описание
⚡ Выключатель нагрузки EKD1-125 3P 100A —
это трехполюсный выключатель нагрузки, предназначенный для надежного включения и отключения электрических цепей с номинальным током до 100 А и напряжением 230/400 В переменного тока.
EKD1-125 обеспечивает безопасное управление активными и слабоиндуктивными нагрузками в бытовых и промышленных системах.
🚀 Преимущества выключателя нагрузки EKD1-125 3P 100A:
- 🌡️ Диапазон рабочих температур от -25°C до +40°C для стабильной работы в разнообразных условиях
- 🛠 Прочный корпус из негорючего пластика и удобная рукоятка для комфортного управления
- 🔒 Полное соответствие стандарту IEC60947-3 для максимальной надежности и безопасности эксплуатации
- ⚡ Номинальный ток 100 А подходит для управления мощными нагрузками
⚙️ Технические характеристики:
- Количество полюсов: 3P
- Номинальный ток: 100 А
- Номинальное напряжение: 230/400 В AC
- Степень защиты: IP20
- Тип устройства: Выключатель нагрузки
- Категория применения: AC-22A
- Температурный диапазон: -25°C…+40°C
- Соответствие стандартам: IEC60947-3
🏡 Области применения:
🏠 Надежное управление электрическими цепями в бытовых и коммерческих системах
⚙️ Безопасное отключение оборудования для технического обслуживания и ремонта
🏭 Контроль нагрузки в промышленных и производственных установках
🔧 Конструкция и эксплуатационные свойства
- ⚙️ Выключатель нагрузки EKD1-125 3P с модульным корпусом для монтажа на DIN-рейку, разработанный для трехфазных систем.
- 🛡️ Класс защиты IP20 предотвращает попадание пыли и обеспечивает защиту от случайных прикосновений.
- 🔧 Высокая износостойкость: не менее 10 000 электрических и 20 000 механических циклов переключения.
- 🌡 Температурный диапазон эксплуатации от -35°C до +70°C для работы в различных условиях.
- 🔩 Номинальный ток 100A обеспечивает надежное и безопасное отключение нагрузки.
- 📊 Номинальное рабочее напряжение 400 В, номинальная коммутируемая мощность 69,28 кВт (при AC-3, 400 В), отключающая способность 2 кА.
- 🛠️ Монтаж на стандартную DIN-рейку 35 мм с индикацией положения контактов для удобного контроля.
- ⚡ Соответствие стандарту IEC/EN 60947-3 гарантирует безопасность и надежность устройства.
- 🔩 Максимальное сечение подключаемого провода — до 35 мм².
🌟 Рекомендации по эксплуатации 🌟
- ⚠️ Соблюдайте номинальные параметры нагрузки и требования по подключению для обеспечения безопасной работы.
- 🔌 Монтаж следует проводить при отключённом электропитании с соблюдением рекомендаций производителя.
- 🧰 Регулярно проводите техническое обслуживание и проверку работоспособности выключателя.
- 🔋 Контролируйте состояние контактов и узлов выключателя с целью своевременного выявления неисправностей.
- 🌡 Избегайте воздействия влаги и экстремальных температур для продления срока службы устройства.
- 📞 При необходимости обращайтесь к квалифицированным специалистам для ремонта и диагностики.
Производство
Упаковка
Производитель ETEK и компания Е-Энерджи гарантируют высокое качество, профессиональную поддержку и быструю доставку по Беларуси и СНГ.
🛒 У нас вы можете купить Выключатель нагрузки EKD1-125 3P 100A с гарантией надежности и выгодной ценой!
Галерея
1/4
—
🔥 Характеристики товара
Общие данные
Производитель
ETEK
Модельный ряд
Тип устройства
Номинальная коммутационная способность
3 × Ie, 1.05 Ue, Cosφ = 0.65
Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 мкс)
?
Способность устройства выдерживать кратковременные высоковольтные скачки напряжения (импульсы) без выхода из строя
4kV
Номинальное напряжение изоляции (Ui)
?
Максимальное напряжение, при котором изоляция выключателя гарантированно сохраняет свои защитные свойства и не допускает утечки тока
500V
Номинальное рабочее напряжение (Ue), В
400/415VAC
Номинальный ток, А (Icn)
?
Максимальный ток короткого замыкания, который выключатель может безопасно прервать. Это критический параметр безопасности.
Полюсов
Частота сети
50/60 Hz
