Артикул:
EKD1-125-4-063

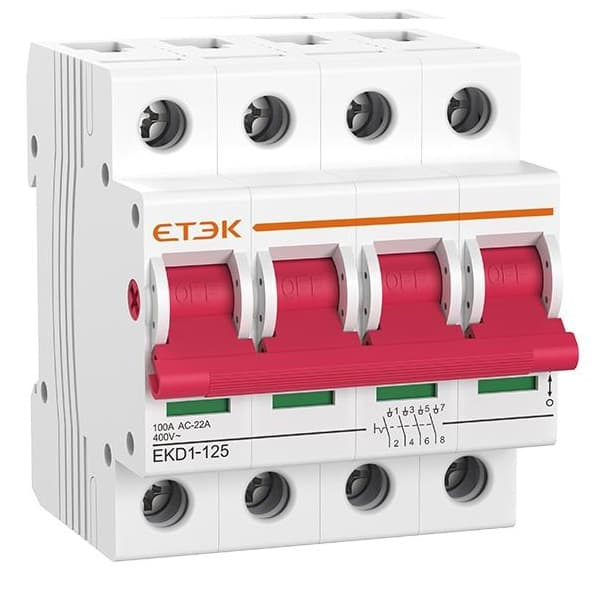

Выключатель нагрузки ETEK EKD1-125 4P 63A (КИТАЙ)- компактный четырехполюсный модульный изолирующий выключатель для оперативного управления нагрузками до 63А номинальным напряжением 230/400В.
Подробности
36.14 BYN/шт
В наличии: 18
В корзину
Купить в 1 клик
Самовывоз - бесплатно.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
🔥 Характеристики товара
Дополнительная информация
—
Таблица соответствия аналогов и совместимых решений
| Производитель | Серия / модель аналога | Номинал / полюса | Тип устройства | Сравнение / преимущество ETEK |
|---|---|---|---|---|
| ETEK | EKD1-125 4P 63A | 63 А, 4P | Выключатель нагрузки | Оригинальный четырехполюсный рубильник для ручного включения, отключения и безопасной изоляции трехфазных электрических цепей. |
| Schneider Electric | Acti9 iSW / Interpact, выключатели нагрузки соответствующего номинала | До 63 А, 4P | Ручное включение и отключение | ETEK является доступным решением для распределительных щитов, силовых линий и коммерческих электроустановок. |
| ABB | OT / выключатели-разъединители соответствующего номинала | До 63 А, 4P | Коммутация и изоляция цепи | ETEK подходит для аналогичных задач при необходимости надежного четырехполюсного отключения нагрузки. |
| CHINT | Переключатели и выключатели нагрузки соответствующей серии | 63 А, 4P | Ручное отключение нагрузки | ETEK обеспечивает визуальный контроль положения контактов и удобное управление силовой линией. |
| КЭАЗ | OptiSwitch / выключатели нагрузки соответствующего номинала | До 63 А, 4P | Выключатель-разъединитель | ETEK предназначен для установки в распределительных щитах и подходит для сетей с рабочим током до 63 А. |
← Листайте таблицу вправо для просмотра всех колонок →
Вопросы и ответы по выключателю нагрузки ETEK EKD1-125 4P 63A
ETEK EKD1-125 4P 63A — это четырехполюсный выключатель нагрузки, предназначенный для ручного включения, отключения и безопасной изоляции электрических цепей.
Устройство применяется в трехфазных распределительных щитах и силовых линиях с номинальным током до 63 А.
Выключатель нагрузки используют для оперативного отключения трехфазной линии, проведения технического обслуживания и ручного управления электропитанием оборудования.
Он также позволяет визуально контролировать состояние коммутационного аппарата.
Обозначение 4P означает наличие четырех коммутируемых полюсов.
Такое исполнение позволяет одновременно отключать три фазных проводника и нейтраль, если это предусмотрено схемой электроустановки.
Номинальный ток выключателя нагрузки составляет 63 А.
Реальная допустимая нагрузка определяется напряжением, категорией применения AC-22A, типом потребителя, режимом работы и условиями монтажа.
ETEK EKD1-125 является выключателем нагрузки и не заменяет автоматический выключатель или предохранитель.
Для защиты от перегрузки и короткого замыкания перед ним необходимо установить соответствующий аппарат защиты.
Да, ETEK EKD1-125 4P 63A можно использовать в качестве главного выключателя или вводного выключателя распределительного щита.
При этом его параметры должны соответствовать расчетному току, напряжению и схеме электроснабжения.
Выключатель нагрузки предназначен для ручной коммутации и изоляции цепи, но не имеет функции автоматического отключения при перегрузке или коротком замыкании.
Автоматический выключатель совмещает функцию коммутации с защитой электрической линии.
Выключатель допускает коммутацию в пределах номинального режима и категории применения AC-22A.
Перед отключением необходимо учитывать характер нагрузки, пусковые токи и требования проекта. Для тяжелых индуктивных нагрузок требуется дополнительная проверка условий эксплуатации.
Да, устройство имеет индикацию положения контактов.
Она помогает определить, находится ли выключатель нагрузки во включенном или отключенном состоянии.
ETEK EKD1-125 4P 63A выбирают для ручного управления и полного отключения трехфазных линий.
К преимуществам относятся четырехполюсное исполнение, номинальный ток 63 А, индикация положения контактов, возможность подключения сверху или снизу и соответствие стандарту IEC/EN 60947-3.
Инструкции по монтажу и подключению
Перед началом работ полностью отключите питание щита и проверьте отсутствие напряжения на всех подключаемых проводниках исправным измерительным прибором.
Убедитесь, что выключатель нагрузки на 63 А соответствует расчетному току, напряжению, сечению кабеля и проекту электроустановки.
Установите устройство в распределительный щит в предусмотренное проектом положение.
Проверьте надежность крепления, правильность расположения корпуса и свободный доступ к рукоятке, клеммам и индикатору положения контактов.
Подключите входные и выходные проводники в соответствии со схемой распределительного щита.
Четыре полюса устройства подключают к фазным проводникам и нейтрали только в соответствии с проектом и требованиями конкретной системы электроснабжения.
Используйте проводники, наконечники и кабельную арматуру, рассчитанные на рабочий ток до 63 А.
Сечение кабеля выбирают по расчетному току, способу прокладки, температуре окружающей среды и требованиям действующих норм.
Затяните клеммные соединения с моментом, указанным в технической документации на устройство и применяемые наконечники.
Максимальный момент затяжки не должен превышать допустимое значение. После подключения убедитесь, что проводники надежно зафиксированы и не имеют поврежденной изоляции.
До подачи напряжения проверьте правильность подключения всех полюсов, отсутствие короткого замыкания и соответствие маркировки входных и выходных линий.
Переведите рукоятку во включенное и отключенное положение, убедитесь в четкой работе механизма и проверьте индикацию положения контактов.
Не выполняйте монтаж и обслуживание под напряжением. Выключатель нагрузки не заменяет автоматическую защиту от перегрузки и короткого замыкания, поэтому перед ним должны быть установлены соответствующие защитные аппараты.
Подключение устройства на 63 А рекомендуется доверить квалифицированному электрику.
Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 мкс)
?
Способность устройства выдерживать кратковременные высоковольтные скачки напряжения (импульсы) без выхода из строя
—
4kV
Номинальное напряжение изоляции (Ui)
?
Максимальное напряжение, при котором изоляция выключателя гарантированно сохраняет свои защитные свойства и не допускает утечки тока
—
500V
Номинальное рабочее напряжение (Ue), В
—
400/415VAC
Номинальная коммутационная способность
—
3 × Ie, 1.05 Ue, Cosφ = 0.65
Все характеристики
Надёжность
1 год заводской гарантии
Доступные цены
на лучшие бренды
на лучшие бренды
Бонусы за покупки
✨ Описание
⚡ Выключатель нагрузки EKD1-125 4P 63A -
это высоконадежный четырехполюсный выключатель нагрузки, предназначенный для эффективного управления электрическими цепями с током нагрузки до 63 А и напряжением 230/400 В.
🚀 Преимущества выключателя нагрузки EKD1-125 4P 63A:
- Модель EKD1-125 обеспечивает безопасное включение и отключение активных и слабоиндуктивных нагрузок в бытовых и промышленных системах.
- 🔒 Соответствие международному стандарту IEC60947-3 для максимальной безопасности и надежности эксплуатации
- ⚡ Номинальный ток 63 А подходит для управления нагрузками средней и большой мощности
- 🛠 Прочный корпус из негорючего пластика и удобная рукоятка управления для комфорта и долговечности
- 🌡️ Диапазон рабочих температур от -25°C до +40°C для стабильной работы в различных условиях
- ✅ Степень защиты IP20 обеспечивает защиту от пыли и механических повреждений
⚙️ Технические характеристики:
- Количество полюсов: 4P
- Номинальный ток: 63 А
- Номинальное напряжение: 230/400 В AC
- Степень защиты: IP20
- Тип устройства: Выключатель нагрузки
- Категория применения: AC-22A
- Температурный диапазон: -25°C…+40°C
- Соответствие стандартам: IEC60947-3
🏡 Области применения:
⚙️ Обеспечение безопасности при техническом обслуживании и ремонте электрооборудования
🏠 Управление электрическими цепями в бытовых и коммерческих системах
🏭 Контроль нагрузки в промышленных и производственных объектах
🔧 Конструкция и эксплуатационные свойства
- ⚙️ Выключатель нагрузки EKD1-125 4P 63A с модульным корпусом, предназначенный для монтажа на DIN-рейку.
- 🔧 Высокая износостойкость, ресурс не менее 10 000 электрических и 20 000 механических циклов переключения.
- 🌡 Рабочий диапазон температур: от -25°C до +50°C, позволяющий эксплуатировать устройство в разных условиях.
- 🛡️ Степень защиты IP20 обеспечивает защиту от пыли и случайных прикосновений.
- 📊 Номинальное рабочее напряжение 400 В, отключающая способность 10 кА для защиты от коротких замыканий.
- 🛠️ Установка на стандартную DIN-рейку 35 мм, индикация положения контактов для удобного контроля состояния.
- ⚡ Соответствие стандарту IEC/EN 60947-3 гарантирует надежность и безопасность эксплуатации.
- 🔩 Максимальное сечение подключаемого проводника — до 35 мм².
🌟 Рекомендации по эксплуатации 🌟
- 🔌 Монтаж и техническое обслуживание выключателя должны проводиться при отключённом электропитании и с соблюдением инструкций производителя.
- ⚠️ Соблюдайте нормы по номинальному току и правильной схеме подключения для надежной и безопасной работы.
- 🧰 Регулярно проводите профилактические проверки и технические осмотры устройства.
- 🌡 Избегайте воздействия влажности и экстремальных температур, чтобы продлить срок службы выключателя.
- 📞 При необходимости обращайтесь к квалифицированным специалистам для ремонта и диагностики.
- 🔋 Проводите регулярные проверки состояния контактов и механических узлов.
Производство
Упаковка
Производитель ETEK и компания Е-Энерджи гарантируют высокое качество продукции, профессиональную поддержку и быструю доставку по Беларуси и СНГ.
🛒 У нас вы можете купить Выключатель нагрузки EKD1-125 4P 63A с гарантией надежности и выгодной ценой!
Галерея
1/4
—
🔥 Характеристики товара
Общие данные
Производитель
ETEK
Модельный ряд
Тип устройства
Номинальная коммутационная способность
3 × Ie, 1.05 Ue, Cosφ = 0.65
Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 мкс)
?
Способность устройства выдерживать кратковременные высоковольтные скачки напряжения (импульсы) без выхода из строя
4kV
Номинальное напряжение изоляции (Ui)
?
Максимальное напряжение, при котором изоляция выключателя гарантированно сохраняет свои защитные свойства и не допускает утечки тока
500V
Номинальное рабочее напряжение (Ue), В
400/415VAC
Номинальный ток, А (Icn)
?
Максимальный ток короткого замыкания, который выключатель может безопасно прервать. Это критический параметр безопасности.
Полюсов
Частота сети
50/60 Hz
💖 Вам также может понравиться
Дополнительная информация о товаре
Таблица соответствия аналогов и совместимых решений
| Производитель | Серия / модель аналога | Номинал / полюса | Тип устройства | Сравнение / преимущество ETEK |
|---|---|---|---|---|
| ETEK | EKD1-125 4P 63A | 63 А, 4P | Выключатель нагрузки | Оригинальный четырехполюсный рубильник для ручного включения, отключения и безопасной изоляции трехфазных электрических цепей. |
| Schneider Electric | Acti9 iSW / Interpact, выключатели нагрузки соответствующего номинала | До 63 А, 4P | Ручное включение и отключение | ETEK является доступным решением для распределительных щитов, силовых линий и коммерческих электроустановок. |
| ABB | OT / выключатели-разъединители соответствующего номинала | До 63 А, 4P | Коммутация и изоляция цепи | ETEK подходит для аналогичных задач при необходимости надежного четырехполюсного отключения нагрузки. |
| CHINT | Переключатели и выключатели нагрузки соответствующей серии | 63 А, 4P | Ручное отключение нагрузки | ETEK обеспечивает визуальный контроль положения контактов и удобное управление силовой линией. |
| КЭАЗ | OptiSwitch / выключатели нагрузки соответствующего номинала | До 63 А, 4P | Выключатель-разъединитель | ETEK предназначен для установки в распределительных щитах и подходит для сетей с рабочим током до 63 А. |
← Листайте таблицу вправо для просмотра всех колонок →
Вопросы и ответы по выключателю нагрузки ETEK EKD1-125 4P 63A
ETEK EKD1-125 4P 63A — это четырехполюсный выключатель нагрузки, предназначенный для ручного включения, отключения и безопасной изоляции электрических цепей.
Устройство применяется в трехфазных распределительных щитах и силовых линиях с номинальным током до 63 А.
Выключатель нагрузки используют для оперативного отключения трехфазной линии, проведения технического обслуживания и ручного управления электропитанием оборудования.
Он также позволяет визуально контролировать состояние коммутационного аппарата.
Обозначение 4P означает наличие четырех коммутируемых полюсов.
Такое исполнение позволяет одновременно отключать три фазных проводника и нейтраль, если это предусмотрено схемой электроустановки.
Номинальный ток выключателя нагрузки составляет 63 А.
Реальная допустимая нагрузка определяется напряжением, категорией применения AC-22A, типом потребителя, режимом работы и условиями монтажа.
ETEK EKD1-125 является выключателем нагрузки и не заменяет автоматический выключатель или предохранитель.
Для защиты от перегрузки и короткого замыкания перед ним необходимо установить соответствующий аппарат защиты.
Да, ETEK EKD1-125 4P 63A можно использовать в качестве главного выключателя или вводного выключателя распределительного щита.
При этом его параметры должны соответствовать расчетному току, напряжению и схеме электроснабжения.
Выключатель нагрузки предназначен для ручной коммутации и изоляции цепи, но не имеет функции автоматического отключения при перегрузке или коротком замыкании.
Автоматический выключатель совмещает функцию коммутации с защитой электрической линии.
Выключатель допускает коммутацию в пределах номинального режима и категории применения AC-22A.
Перед отключением необходимо учитывать характер нагрузки, пусковые токи и требования проекта. Для тяжелых индуктивных нагрузок требуется дополнительная проверка условий эксплуатации.
Да, устройство имеет индикацию положения контактов.
Она помогает определить, находится ли выключатель нагрузки во включенном или отключенном состоянии.
ETEK EKD1-125 4P 63A выбирают для ручного управления и полного отключения трехфазных линий.
К преимуществам относятся четырехполюсное исполнение, номинальный ток 63 А, индикация положения контактов, возможность подключения сверху или снизу и соответствие стандарту IEC/EN 60947-3.
Инструкции по монтажу и подключению
Перед началом работ полностью отключите питание щита и проверьте отсутствие напряжения на всех подключаемых проводниках исправным измерительным прибором.
Убедитесь, что выключатель нагрузки на 63 А соответствует расчетному току, напряжению, сечению кабеля и проекту электроустановки.
Установите устройство в распределительный щит в предусмотренное проектом положение.
Проверьте надежность крепления, правильность расположения корпуса и свободный доступ к рукоятке, клеммам и индикатору положения контактов.
Подключите входные и выходные проводники в соответствии со схемой распределительного щита.
Четыре полюса устройства подключают к фазным проводникам и нейтрали только в соответствии с проектом и требованиями конкретной системы электроснабжения.
Используйте проводники, наконечники и кабельную арматуру, рассчитанные на рабочий ток до 63 А.
Сечение кабеля выбирают по расчетному току, способу прокладки, температуре окружающей среды и требованиям действующих норм.
Затяните клеммные соединения с моментом, указанным в технической документации на устройство и применяемые наконечники.
Максимальный момент затяжки не должен превышать допустимое значение. После подключения убедитесь, что проводники надежно зафиксированы и не имеют поврежденной изоляции.
До подачи напряжения проверьте правильность подключения всех полюсов, отсутствие короткого замыкания и соответствие маркировки входных и выходных линий.
Переведите рукоятку во включенное и отключенное положение, убедитесь в четкой работе механизма и проверьте индикацию положения контактов.
Не выполняйте монтаж и обслуживание под напряжением. Выключатель нагрузки не заменяет автоматическую защиту от перегрузки и короткого замыкания, поэтому перед ним должны быть установлены соответствующие защитные аппараты.
Подключение устройства на 63 А рекомендуется доверить квалифицированному электрику.
