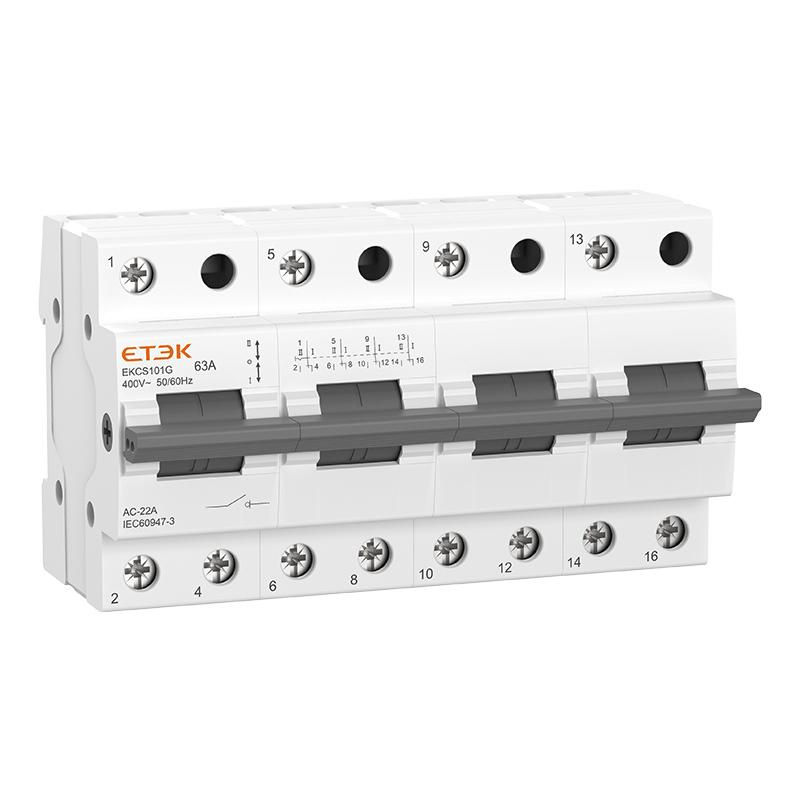

Трехпозиционный переключатель нагрузки 1-0-2 ETEK EKCS101 4P 125A

Переключатель 1-0-2 используют для выбора одного из двух источников питания.
Положение 1 подключает первую линию, положение 0 полностью отключает нагрузку, а положение 2 подключает вторую линию.

Да, ETEK EKCS101 4P 125A можно применять для ручного переключения между основной сетью и генератором, если параметры устройства соответствуют напряжению, току и схеме электроснабжения.
Для безопасной работы необходимо исключить одновременное соединение двух источников питания.

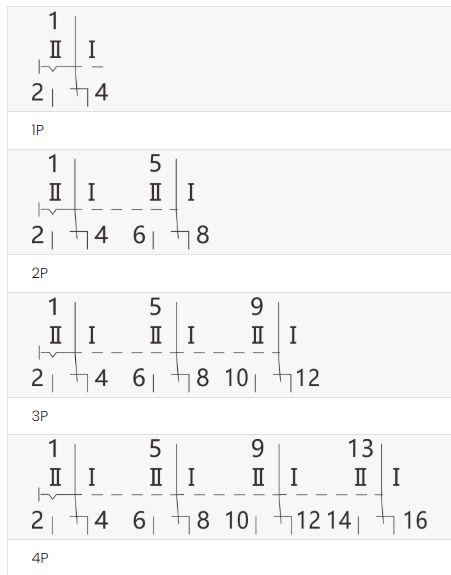

Обозначение 4P означает наличие четырех коммутируемых полюсов.
В трехфазных сетях это позволяет одновременно переключать три фазных проводника и нейтраль, если такая схема предусмотрена проектом.

Номинальный ток переключателя составляет 125 А.
Фактическая допустимая нагрузка зависит от напряжения, категории применения, типа нагрузки, способа прокладки кабеля и условий эксплуатации.

Перед началом работ полностью отключите питание всех подключаемых линий и проверьте отсутствие напряжения исправным измерительным прибором.
Убедитесь, что переключатель на 125 А соответствует расчетной нагрузке, параметрам сети, сечению кабеля и проекту электроустановки.

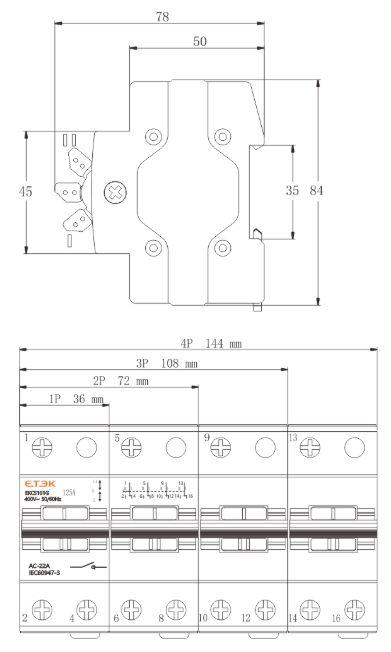

Установите переключатель на стандартную DIN-рейку 35 мм и зафиксируйте его до надежного защелкивания.
Проверьте, чтобы корпус был расположен ровно, а передняя рукоятка и клеммы оставались доступными для эксплуатации и обслуживания.

Подключите первый источник, второй источник и нагрузку в соответствии со схемой распределительного щита.
При четырехполюсном подключении коммутируйте фазы и нейтраль только в соответствии с проектом и требованиями конкретной системы электроснабжения.

Используйте проводники, наконечники и кабельную арматуру, рассчитанные на рабочий ток до 125 А.
Сечение проводника выбирают по расчетному току, способу прокладки, температуре окружающей среды и требованиям действующих норм.

Затяните клеммные соединения с моментом, указанным в технической документации на устройство и применяемые наконечники.
После затяжки убедитесь, что проводник надежно удерживается, не имеет поврежденной изоляции и не выходит за пределы клеммы.

До подачи напряжения проверьте правильность подключения источников, нагрузки, фазных проводников и нейтрали.
Последовательно переведите рукоятку в положения 1, 0 и 2 без нагрузки, а затем выполните проверку работы системы в штатном режиме.

Не выполняйте монтаж и обслуживание под напряжением. Переключатель не заменяет автоматическую защиту от перегрузки и короткого замыкания, поэтому перед ним должны быть установлены соответствующие защитные аппараты.
Подключение устройства на 125 А рекомендуется доверить квалифицированному электрику.
