Артикул:
EKM1-125DC-2080

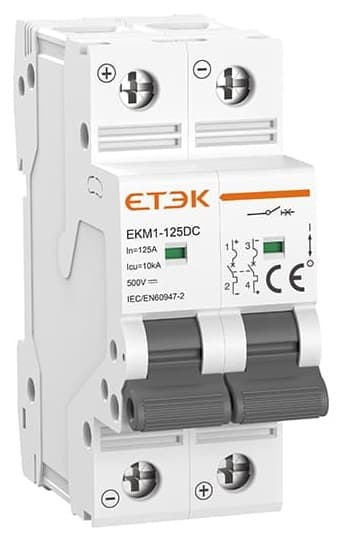

Автоматический выключатель постоянного тока ETEK EKM1-125DC 2P 80A 500VDC 10kA (КИТАЙ) обеспечивает надежную защиту мощных DC-цепей от перегрузок и коротких замыканий в распределительных системах.
Подробности
85.03 BYN/шт
В наличии: 10
В корзину
Купить в 1 клик
Самовывоз - бесплатно.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
🔥 Характеристики товара
Дополнительная информация
—
Таблица соответствия аналогов и совместимых решений
| Производитель | Серия / модель аналога | Номинальный ток / напряжение | Отключающая способность / полюса | Сравнение / преимущество ETEK |
|---|---|---|---|---|
| ETEK | EKM1-125DC | 80 А, 500 В DC (2P) | 6 кА, 2P | Автоматический выключатель постоянного тока (DC MCB) с термомагнитным расцепителем для защиты DC-цепей от перегрузки и короткого замыкания в фотоэлектрических системах и других DC-сетях. |
| Schneider Electric | Acti9 iC60 / DC MCB соответствующего номинала | 80 А, 500 В DC (2P) | 6–10 кА, 2P | ETEK является доступным решением для защиты DC-ввода инвертора и комбайн-боксов в PV-системах до 80 А при напряжении 500 В DC. |
| ABB | S200M DC / DC MCB соответствующего исполнения | 80 А, 500 В DC (2P) | 6–10 кА, 2P | ETEK подходит для установки в DC-щитах и комбайн-боксах перед инвертором с током до 80 А и напряжением 500 В DC. |
| CHINT | NB1-DC / DC MCB соответствующей серии | 80 А, 500 В DC (2P) | 6 кА, 2P | ETEK позволяет обеспечить защиту DC-цепей с номинальным током до 80 А и напряжением 500 В. |
| ETI / IEK | DC MCB соответствующего номинала | 80 А, 500 В DC (2P) | 6 кА, 2P | ETEK отличается соответствием IEC 60947-2, отключающей способностью 6 кА, термомагнитным расцепителем и установкой на DIN-рейку 35 мм. |
← Листайте таблицу вправо для просмотра всех колонок →
Вопросы и ответы по ETEK EKM1-125DC 2P 80A 500VDC 6kA
ETEK EKM1-125DC 80A 500VDC — это автоматический выключатель постоянного тока (DC MCB) с номинальным током 80 А и напряжением 500 В DC (2P).
Предназначен для защиты DC-цепей от перегрузки и короткого замыкания в фотоэлектрических системах и других DC-сетях.
Автоматический выключатель используют для защиты DC-цепей от перегрузки и короткого замыкания в фотоэлектрических системах, аккумуляторных батареях, ИБП и других DC-сетях.
Номинальный ток — 80 А, номинальное напряжение — 500 В DC (2P), отключающая способность — 6 кА, количество полюсов — 2P, тип расцепителя — термомагнитный, стандарт — IEC 60947-2.
Автоматический выключатель применяют в фотоэлектрических системах (PV), аккумуляторных батареях (BESS), ИБП и других DC-сетях для защиты от перегрузки и короткого замыкания.
Нет, EKM1-125DC 80A 500VDC предназначен только для постоянного тока (DC).
Для переменного тока необходимо использовать соответствующие автоматические выключатели AC.
Отключающая способность составляет 6 кА при 500 В DC.
Это позволяет безопасно отключать токи короткого замыкания до указанного значения в DC-сетях.
Автоматический выключатель оснащен термомагнитным расцепителем, обеспечивающим защиту от перегрузки (тепловой элемент) и короткого замыкания (магнитный элемент).
Автоматический выключатель монтируется на стандартную DIN-рейку 35 мм в DC-щите или комбайн-боксе, подключается последовательно в разрыв защищаемой DC-линии.
Да, автоматический выключатель оснащен индикатором положения контактов, позволяющим визуально определить состояние (включено/выключено).
ETEK EKM1-125DC 80A 500VDC выбирают для защиты DC-цепей 80 А и 500 В DC.
К преимуществам относятся соответствие IEC 60947-2, отключающая способность 6 кА, термомагнитный расцепитель, индикация положения контактов и монтаж на DIN-рейку.
Инструкции по монтажу и подключению
Перед началом работ полностью отключите DC-источники (PV-строки, аккумуляторы и т. п.) и проверьте отсутствие напряжения исправным измерительным прибором.
Убедитесь, что номинальный ток, напряжение и отключающая способность автоматического выключателя соответствуют проекту DC-системы.
Установите автоматический выключатель ETEK EKM1-125DC 80A 500VDC на стандартную DIN-рейку 35 мм в DC-щите или комбайн-боксе.
Убедитесь, что выключатель надежно зафиксирован и не смещается.
Подключите входящий и отходящий проводники к клеммам автоматического выключателя с соблюдением полярности и схемы подключения.
Используйте проводники сечением до 16–25 мм² и затяните клеммы моментом около 2,5 Н·м.
Подключите отходящую DC-линию к выходным клеммам автоматического выключателя с учетом номинального тока 80 А и характера нагрузки.
Проверьте надежность соединений и соответствие сечения проводников номинальному току.
После подключения проверьте правильность схемы, надёжность соединений и работу автоматического выключателя.
Убедитесь, что рукоятка чётко переключается между положениями «Включено» и «Выключено».
Нанесите маркировку цепей и предупреждающие знаки согласно проекту.
Внесите данные об установленном автоматическом выключателе в эксплуатационную документацию DC-системы.
Не выполняйте монтаж и обслуживание под напряжением. Работы должны проводиться квалифицированным специалистом в соответствии с проектом и нормативными требованиями.
При работе с DC-системами соблюдайте особую осторожность из-за высокой энергии дуги постоянного тока.
Магнитный расцепитель (характеристика срабатывания)
?
Отвечает за мгновенную защиту от короткого замыкания. Определяет точное значение тока, при котором выключатель сработает немедленно
—
(8–12) × In
Номинальная предельная отключающая способность (Icn)
?
Максимальный ток короткого замыкания, который выключатель может безопасно прервать (отключить). Это ключевой параметр безопасности, определяющий предел его работы
—
6kA
Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 мкс)
?
Способность устройства выдерживать кратковременные высоковольтные скачки напряжения (импульсы) без выхода из строя
—
4kV
Номинальное напряжение изоляции (Ui)
?
Максимальное напряжение, при котором изоляция выключателя гарантированно сохраняет свои защитные свойства и не допускает утечки тока
—
500V
Все характеристики
Надёжность
1 год заводской гарантии
Доступные цены
на лучшие бренды
на лучшие бренды
Бонусы за покупки
✨ Описание
⚡ Автоматический выключатель постоянного тока EKM1-125DC 2P 80A 500VDC 10kA -
это высококачественный двухполюсный автоматический выключатель для систем постоянного тока с номинальным током 80 А и напряжением до 500 В постоянного тока, обеспечивающий защиту от перегрузок и коротких замыканий с высокой отключающей способностью 10 кА.
Идеален для защиты фотоэлектрических систем, систем хранения энергии и промышленного оборудования.
🚀 Преимущества EKM1-125DC:
- ⚡ Номинальный ток 80 А обеспечивает защиту мощных DC цепей
- 🔌 Два полюса (2P) для надежного управления и защиты цепей постоянного тока
- 🛡️ Высокая отключающая способность 10 кА для безопасного отключения при авариях
- 🌡️ Рабочий температурный диапазон: от -5°C до +40°C
- 🔧 Удобный монтаж на DIN-рейку 35 мм
- ✅ Соответствие строгим международным стандартам IEC 60947-2, а также сертификаты CE и CB
⚙️ Технические характеристики:
- Механическая износостойкость: 10 000 циклов
- Электрическая износостойкость: 4 000 циклов
- Тип расцепления: термомагнитный
- Максимальный момент затяжки: 3,5 Н·м
- Номинальное напряжение (Ue): 500 В постоянного тока
- Номинальная отключающая способность: 10 кА
- Степень защиты: IP20
- Размеры (ШхВхГ): 72х90х65 мм
🏭 Области применения:
🏭 Подходит для промышленных, энергетических и телекоммуникационных объектов
🔋 Используется в системах хранения энергии и резервных источниках питания
☀️ Для фотоэлектрических систем и других DC приложений с высоким током
🔧 Конструкция и эксплуатационные свойства
- 🛡️ Защита IP20 для предотвращения случайного прикосновения к токоведущим частям
- 🔌 Неполярное подключение, облегчающее монтаж и предотвращающее ошибки
- ⚙️ Прочный корпус с возможностью монтажа на DIN-рейку 35 мм
- 🔍 Наличие индикатора положения контактов для визуального контроля состояния
- 📊 Механический ресурс до 10 000 циклов включения/выключения
- ⚡ Электрическая износостойкость до 4 000 циклов
🌟 Рекомендации по эксплуатации 🌟
- 🔌 Обеспечьте монтаж только при отключенном электропитании
- ⚠️ Точно соблюдайте технические параметры тока и напряжения
- 💡 Регулярно проверяйте исправность и проводите техническое обслуживание
- 🌡️ Поддерживайте эксплуатацию в температурном диапазоне от -5°C до +40°C
- 🔋 Проверьте устройство перед вводом в эксплуатацию
- 📞 При поломках обращайтесь к квалифицированным специалистам
Производство
Упаковка и доставка
Производитель ETEK и Компания Е-Энерджи гарантируют высокое качество, надежность и безопасность продукции.
🛒 Автоматический выключатель EKM1-125DC 2P 80A 500VDC 10kA - оптимальное решение для защиты мощных DC цепей.
🛒 Купить Автоматический выключатель EKM1-125DC 2P 80A 500VDC 10kA в Минске с гарантией качества и по выгодной цене можно у нас!
Галерея
1/4
—
🔥 Характеристики товара
Общие данные
Производитель
ETEK
Модельный ряд
Тип переключения
Термомагнитное
Тип устройства
Тип защиты
Перегрузка по току и короткое замыкание
Магнитный расцепитель (характеристика срабатывания)
?
Отвечает за мгновенную защиту от короткого замыкания. Определяет точное значение тока, при котором выключатель сработает немедленно
(8–12) × In
Номинальная предельная отключающая способность (Icn)
?
Максимальный ток короткого замыкания, который выключатель может безопасно прервать (отключить). Это ключевой параметр безопасности, определяющий предел его работы
6kA
Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 мкс)
?
Способность устройства выдерживать кратковременные высоковольтные скачки напряжения (импульсы) без выхода из строя
4kV
Номинальное напряжение изоляции (Ui)
?
Максимальное напряжение, при котором изоляция выключателя гарантированно сохраняет свои защитные свойства и не допускает утечки тока
500V
Номинальное рабочее напряжение (Ue), В
500VDC
Номинальный ток, А (Icn)
?
Максимальный ток короткого замыкания, который выключатель может безопасно прервать. Это критический параметр безопасности.
Полюсов
Тепловой расцепитель (характеристика срабатывания)
?
Отвечает за защиту от длительных перегрузок. Определяет, насколько быстро выключатель отключится при небольшом превышении номинального тока
(1,05–1,30) × In
