Артикул:
EKD6-DB32-4

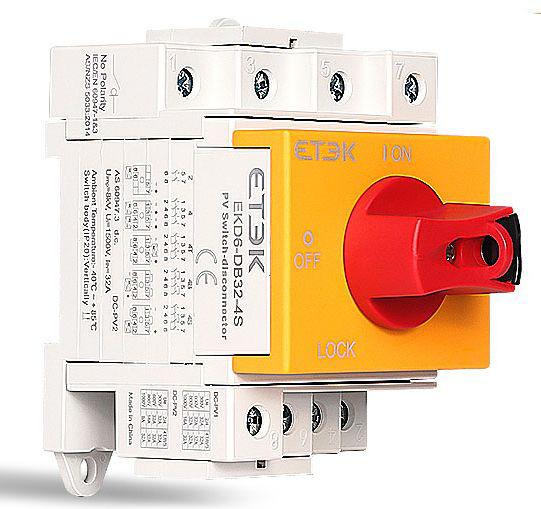

Выключатель нагрузки постоянного тока ETEK EKD6-DB32-4 4P 32A (КИТАЙ) обеспечивает безопасное ручное отключение цепей постоянного тока с номинальным напряжением 1000VDC и током 32A без дополнительного инструмента.
Подробности
52.27 BYN/шт
В наличии: 2
В корзину
Купить в 1 клик
Самовывоз - бесплатно.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
🔥 Характеристики товара
Дополнительная информация
—
Таблица соответствия аналогов и совместимых решений
| Производитель | Серия / модель аналога | Номинальный ток / напряжение | Полюса | Сравнение / преимущество ETEK |
|---|---|---|---|---|
| ETEK | EKD6-DB32-4 | 32 А, до 1000–1500 В DC | 4P | Выключатель нагрузки постоянного тока (DC isolator) для ручного отключения DC-цепей в фотоэлектрических системах и других DC-сетях. |
| Schneider Electric | OSMC / DC isolator соответствующего исполнения | До 32–40 А, 1000–1500 В DC | 2P/4P | ETEK является доступным решением для отключения стрингов и вводов DC в солнечных электростанциях. |
| ABB | OTDC / DC isolator соответствующего типа | До 32–40 А, 1000–1500 В DC | 2P/4P | ETEK подходит для ручного отключения DC-цепей при обслуживании и ремонте PV-систем. |
| CHINT | DC isolator / разъединитель соответствующей серии | До 32 А, 1000 В DC | 2P/4P | ETEK позволяет безопасно отключать до 4 стрингов или 2 строки в одной точке. |
| КЭАЗ / IEK | Разъединители DC соответствующего номинала | До 32 А, 1000 В DC | 2P/4P | ETEK отличается соответствием IEC 60947-3 (DC-PV1), поворотной рукояткой и возможностью установки на DIN-рейку. |
← Листайте таблицу вправо для просмотра всех колонок →
Вопросы и ответы по ETEK EKD6-DB32-4 4P 32A
ETEK EKD6-DB32-4 — это выключатель нагрузки постоянного тока (DC isolator switch) на 4 полюса с номинальным током 32 А и напряжением до 1000–1500 В DC.
Предназначен для ручного отключения DC-цепей в фотоэлектрических системах, аккумуляторных батареях и других DC-сетях.
Выключатель используют для безопасного ручного отключения DC-цепей при обслуживании, ремонте и аварийной изоляции солнечных панелей, инверторов, аккумуляторных батарей и других DC-устройств.
Номинальный ток — 32 А, номинальное напряжение изоляции — 1500 В DC, рабочее напряжение — до 1000 В DC, полюса — 4P, категория использования — DC-PV1 по IEC 60947-3.
Выключатель применяют в фотоэлектрических системах (PV), аккумуляторных батареях (BESS), ИБП и других DC-сетях для ручного отключения цепей постоянного тока.
Нет, EKD6-DB32-4 предназначен только для постоянного тока (DC).
Для переменного тока необходимо использовать соответствующие выключатели нагрузки AC.
В конфигурации 4P можно отключать до 4 положительных проводников (4 стринга) или 2 строки (2 входа + 2 выхода) в зависимости от схемы подключения.
Да, рукоятка имеет возможность блокировки в положении «Выключено» с помощью замка или пломбы, что предотвращает случайное включение при обслуживании.
Да, выключатель предназначен для установки на DIN-рейку 35 мм или для монтажа на панель через предусмотренные отверстия.
Диапазон рабочих температур составляет от −30 °C до +70 °C (в зависимости от исполнения и условий эксплуатации).
ETEK EKD6-DB32-4 выбирают для безопасного отключения DC-цепей до 32 А и 1000 В DC.
К преимуществам относятся 4 полюса, соответствие IEC 60947-3 (DC-PV1), возможность блокировки и установка на DIN-рейку.
Инструкции по монтажу и подключению
Перед началом работ полностью отключите DC-источники (PV-строки, аккумуляторы и т. п.) и проверьте отсутствие напряжения исправным измерительным прибором.
Убедитесь, что номинальный ток, напряжение и схема подключения соответствуют проекту DC-системы.
Установите ETEK EKD6-DB32-4 на DIN-рейку 35 мм внутри бокса или шкафа либо закрепите на панели через предусмотренные отверстия.
Обеспечьте свободный доступ к рукоятке и клеммам.
Подключите положительные и отрицательные проводники к соответствующим клеммам выключателя согласно схеме подключения.
Соблюдайте маркировку полярности и направление подключения (вход/выход), указанное на корпусе.
Подключите отходящую DC-линию к выходным клеммам устройства с учетом номинального тока 32 А и характера нагрузки.
Проверьте надежность соединений и соответствие сечения проводников номинальному току.
После подключения проверьте правильность схемы, надёжность соединений и работу выключателя.
Убедитесь, что рукоятка чётко переключается между положениями «Включено» и «Выключено».
При необходимости заблокируйте рукоятку в положении «Выключено» с помощью замка или пломбы для безопасного обслуживания.
Нанесите маркировку цепей и предупреждающие знаки согласно проекту.
Не выполняйте монтаж и обслуживание под напряжением. Работы должны проводиться квалифицированным специалистом в соответствии с проектом и нормативными требованиями.
При работе с DC-системами соблюдайте особую осторожность из-за высокой энергии дуги постоянного тока.
Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 мкс)
?
Способность устройства выдерживать кратковременные высоковольтные скачки напряжения (импульсы) без выхода из строя
—
8kV
Номинальное напряжение изоляции (Ui)
?
Максимальное напряжение, при котором изоляция выключателя гарантированно сохраняет свои защитные свойства и не допускает утечки тока
—
1500V
Номинальное рабочее напряжение (Ue), В
—
1000VDC
Номинальный ток, А (Icn)
?
Максимальный ток короткого замыкания, который выключатель может безопасно прервать. Это критический параметр безопасности.
—
Все характеристики
Надёжность
1 год заводской гарантии
Доступные цены
на лучшие бренды
на лучшие бренды
Бонусы за покупки
✨ Описание
⚡ Выключатель нагрузки постоянного тока ETEK EKD6-DB32-4 4P 32A | E-Energy
Выключатель нагрузки постоянного тока ETEK EKD6-DB32-4 представляет собой надежное устройство для безопасного ручного отключения и разъединения постоянных токовых цепей с номинальным током 32 А.
Устройство оснащено четырьмя полюсами и предназначено для применения в системах постоянного тока с напряжением до 1000 В. EKD6-DB32-4 обеспечивает быстрый и безопасный разрыв цепи, что критически важно для обслуживания, монтажа и аварийного отключения оборудования.
Корпус выключателя изготовлен из высококачественного пластика с высокой степенью защиты и рассчитан на монтаж на стандартную DIN-рейку шириной 35 мм. Конструкция предусматривает удобное подключение проводников сечением до 16 мм².
🌟 Основные преимущества EKD6-DB32-4:
- 🛠️ Надежное и быстрое отключение цепей постоянного тока
- ⚡ Высокий номинальный ток 32 А для широкого спектра применения
- 🔌 Четыре полюса для одновременного разрыва всех проводников
- 🛡️ Защита и надежность в эксплуатации при напряжениях до 1000 В DC
⚙️ Технические характеристики:
- Номинальное напряжение изоляции: 1000 В
- Номинальный ток (Ithe): 32 А
- Количество полюсов: 4P
- Монтаж: DIN-рейка 35 мм
- Поддерживаемое сечение проводников: до 16 мм²
- Время гашения дуги: менее 3 мс
- Степень защиты корпуса: IP66
- Механический ресурс: до 10 000 циклов
- Температурный диапазон эксплуатации: от -40°C до +70°C
🔧 Области применения:
🏭 Применение в промышленных и коммерческих электроустановках, требующих высокого уровня защиты
🔋 Использование в солнечных энергетических системах и других постоянных токовых цепях
🛠️ Безопасное разъединение и обслуживание постоянных токовых установок
🌟 Рекомендации по эксплуатации:
- ⚠️ Соблюдение технических параметров по току и напряжению
- 🔌 Монтаж и обслуживание только при отключенном питании
- 📞 Обращаться к квалифицированным специалистам при возникновении неисправностей
- 🛠️ Регулярно проверять исправность и надежность контактов
Производство
Упаковка и доставка
Производитель ETEK и Компания Е-Энерджи гарантируют качество и надежность выключателя нагрузки EKD6-DB32-4.
🛒 Купить выключатель нагрузки ETEK EKD6-DB32-4 4P 32A можно в нашем магазине с гарантией и по выгодной цене!
Галерея
1/4
—
🔥 Характеристики товара
Общие данные
Производитель
ETEK
Модельный ряд
Тип устройства
Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 мкс)
?
Способность устройства выдерживать кратковременные высоковольтные скачки напряжения (импульсы) без выхода из строя
8kV
Номинальное напряжение изоляции (Ui)
?
Максимальное напряжение, при котором изоляция выключателя гарантированно сохраняет свои защитные свойства и не допускает утечки тока
1500V
Номинальное рабочее напряжение (Ue), В
1000VDC
Номинальный ток, А (Icn)
?
Максимальный ток короткого замыкания, который выключатель может безопасно прервать. Это критический параметр безопасности.
Полюсов
💖 Вам также может понравиться
Дополнительная информация о товаре
Таблица соответствия аналогов и совместимых решений
| Производитель | Серия / модель аналога | Номинальный ток / напряжение | Полюса | Сравнение / преимущество ETEK |
|---|---|---|---|---|
| ETEK | EKD6-DB32-4 | 32 А, до 1000–1500 В DC | 4P | Выключатель нагрузки постоянного тока (DC isolator) для ручного отключения DC-цепей в фотоэлектрических системах и других DC-сетях. |
| Schneider Electric | OSMC / DC isolator соответствующего исполнения | До 32–40 А, 1000–1500 В DC | 2P/4P | ETEK является доступным решением для отключения стрингов и вводов DC в солнечных электростанциях. |
| ABB | OTDC / DC isolator соответствующего типа | До 32–40 А, 1000–1500 В DC | 2P/4P | ETEK подходит для ручного отключения DC-цепей при обслуживании и ремонте PV-систем. |
| CHINT | DC isolator / разъединитель соответствующей серии | До 32 А, 1000 В DC | 2P/4P | ETEK позволяет безопасно отключать до 4 стрингов или 2 строки в одной точке. |
| КЭАЗ / IEK | Разъединители DC соответствующего номинала | До 32 А, 1000 В DC | 2P/4P | ETEK отличается соответствием IEC 60947-3 (DC-PV1), поворотной рукояткой и возможностью установки на DIN-рейку. |
← Листайте таблицу вправо для просмотра всех колонок →
Вопросы и ответы по ETEK EKD6-DB32-4 4P 32A
ETEK EKD6-DB32-4 — это выключатель нагрузки постоянного тока (DC isolator switch) на 4 полюса с номинальным током 32 А и напряжением до 1000–1500 В DC.
Предназначен для ручного отключения DC-цепей в фотоэлектрических системах, аккумуляторных батареях и других DC-сетях.
Выключатель используют для безопасного ручного отключения DC-цепей при обслуживании, ремонте и аварийной изоляции солнечных панелей, инверторов, аккумуляторных батарей и других DC-устройств.
Номинальный ток — 32 А, номинальное напряжение изоляции — 1500 В DC, рабочее напряжение — до 1000 В DC, полюса — 4P, категория использования — DC-PV1 по IEC 60947-3.
Выключатель применяют в фотоэлектрических системах (PV), аккумуляторных батареях (BESS), ИБП и других DC-сетях для ручного отключения цепей постоянного тока.
Нет, EKD6-DB32-4 предназначен только для постоянного тока (DC).
Для переменного тока необходимо использовать соответствующие выключатели нагрузки AC.
В конфигурации 4P можно отключать до 4 положительных проводников (4 стринга) или 2 строки (2 входа + 2 выхода) в зависимости от схемы подключения.
Да, рукоятка имеет возможность блокировки в положении «Выключено» с помощью замка или пломбы, что предотвращает случайное включение при обслуживании.
Да, выключатель предназначен для установки на DIN-рейку 35 мм или для монтажа на панель через предусмотренные отверстия.
Диапазон рабочих температур составляет от −30 °C до +70 °C (в зависимости от исполнения и условий эксплуатации).
ETEK EKD6-DB32-4 выбирают для безопасного отключения DC-цепей до 32 А и 1000 В DC.
К преимуществам относятся 4 полюса, соответствие IEC 60947-3 (DC-PV1), возможность блокировки и установка на DIN-рейку.
Инструкции по монтажу и подключению
Перед началом работ полностью отключите DC-источники (PV-строки, аккумуляторы и т. п.) и проверьте отсутствие напряжения исправным измерительным прибором.
Убедитесь, что номинальный ток, напряжение и схема подключения соответствуют проекту DC-системы.
Установите ETEK EKD6-DB32-4 на DIN-рейку 35 мм внутри бокса или шкафа либо закрепите на панели через предусмотренные отверстия.
Обеспечьте свободный доступ к рукоятке и клеммам.
Подключите положительные и отрицательные проводники к соответствующим клеммам выключателя согласно схеме подключения.
Соблюдайте маркировку полярности и направление подключения (вход/выход), указанное на корпусе.
Подключите отходящую DC-линию к выходным клеммам устройства с учетом номинального тока 32 А и характера нагрузки.
Проверьте надежность соединений и соответствие сечения проводников номинальному току.
После подключения проверьте правильность схемы, надёжность соединений и работу выключателя.
Убедитесь, что рукоятка чётко переключается между положениями «Включено» и «Выключено».
При необходимости заблокируйте рукоятку в положении «Выключено» с помощью замка или пломбы для безопасного обслуживания.
Нанесите маркировку цепей и предупреждающие знаки согласно проекту.
Не выполняйте монтаж и обслуживание под напряжением. Работы должны проводиться квалифицированным специалистом в соответствии с проектом и нормативными требованиями.
При работе с DC-системами соблюдайте особую осторожность из-за высокой энергии дуги постоянного тока.
