НОВИНКА
Артикул:
EKL15-63H-3NC3230A

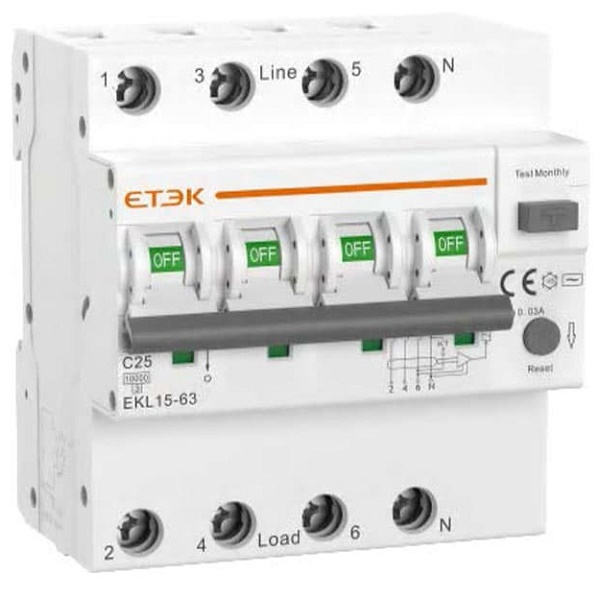

Автоматический выключатель с дифференциальной защитой ETEK EKL15-63 3P+N 32A 30mA кривая С тип A 10kA - компактный четырехмодульный (36мм) электромагнитный RCBO для защиты трехфазных цепей 400В с комбинированной функцией автоматического выключателя и УЗО.
Подробности
96.41 BYN/шт
В наличии: 27
В корзину
Купить в 1 клик
Самовывоз - бесплатно.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
🔥 Характеристики товара
Время отключения при утечке (IΔn)
—
≤0,1с
Дополнительная информация
—
Таблица соответствия аналогов (кросс-коды)
| Производитель | Серия / модель аналога | Номинал / исполнение | Утечка / отключающая способность | Сравнение / преимущество ETEK |
|---|---|---|---|---|
| ETEK, Китай | EKL15-63 | 32 А, 3P+N, кривая C, тип A | 30 мА / 10 кА | Дифференциальная и токовая защита в одном аппарате. Четырёхполюсное исполнение для трёхфазных сетей с нейтралью. |
| Schneider Electric | Acti9 iDPN Vigi / Acti9 iC60 с Vigi | 32 А, 3P+N, кривая C, тип A | 30 мА / до 10 кА | ETEK объединяет функции автоматического выключателя и УЗО в одном компактном устройстве. |
| ABB | DS203NC / DS204 с дифференциальной защитой | 32 А, 3P+N, кривая C, тип A | 30 мА / до 10 кА | ETEK предлагает аналогичное функциональное назначение при высокой отключающей способности 10 кА. |
| КЭАЗ, Россия | АД-32 3P+N | 32 А, 3P+N, кривая C, тип A | 30 мА / зависит от исполнения | ETEK сочетает защиту от перегрузки, короткого замыкания и токов утечки в одном многополюсном аппарате. |
| CHINT | NXBLE-63 | 32 А, 3P+N, кривая C, тип A | 30 мА / до 10 кА | ETEK обеспечивает отключающую способность 10 кА и рассчитан на применение в трёхфазных сетях с нейтралью. |
← Листайте таблицу вправо для просмотра всех колонок →
Вопросы и ответы по ETEK EKL15-63 3P+N 32A 30mA
ETEK EKL15-63 3P+N 32A 30mA — это дифференциальный автоматический выключатель, объединяющий функции автоматического выключателя и устройства защитного отключения.
Аппарат защищает трёхфазные цепи с нейтралью от перегрузки, короткого замыкания и токов утечки. Модель имеет номинальный ток 32 А, чувствительность 30 мА, кривую C, тип дифференциальной защиты A и отключающую способность 10 кА.
Дифференциальный автомат предназначен для защиты трёхфазных линий с нейтралью от перегрузки, короткого замыкания и токов утечки.
Он объединяет несколько защитных функций в одном корпусе и помогает снизить риск поражения электрическим током и возгорания из-за повреждения изоляции.
Обозначение 3P+N означает наличие трёх фазных полюсов и нейтрального полюса.
Такое исполнение применяется в трёхфазных сетях с рабочим нулём и обеспечивает одновременное отключение многопроводной цепи.
Ток утечки 30 мА — это номинальный дифференциальный ток, при достижении которого аппарат должен отключить защищаемую цепь в пределах установленных характеристик.
Чувствительность 30 мА обычно используется для дополнительной защиты людей и электрических линий от опасных токов утечки.
Тип A означает, что дифференциальная защита реагирует на переменный ток утечки и пульсирующий постоянный ток.
Такой тип подходит для современных электрических цепей с электронными блоками питания и оборудованием, способным создавать пульсирующую постоянную составляющую тока утечки.
Кривая C определяет область срабатывания электромагнитного расцепителя при значительном превышении номинального тока.
Дифференциальные автоматы с характеристикой C применяются для смешанных и силовых нагрузок с умеренными кратковременными пусковыми токами.
Да, дифференциальный автомат ETEK EKL15-63 предназначен для установки на стандартную DIN-рейку в распределительном щите.
Перед монтажом необходимо убедиться, что в щите достаточно места для четырёхполюсного аппарата, а схема подключения соответствует исполнению 3P+N.
Через аппарат на 32 А подключают трёхфазные групповые линии и оборудование с расчетным током, не превышающим номинал автомата.
Это могут быть силовые розеточные группы, электродвигатели, нагревательные установки и другое оборудование при условии соответствия кабеля, нагрузки и проекта.
Дифференциальный автомат может заменить связку из автоматического выключателя и отдельного устройства защитного отключения, если совпадают схема сети, номиналы, тип дифференциальной защиты и требования проекта.
При этом необходимо правильно подключить фазные проводники и нейтраль, а также обеспечить разделение рабочего и защитного нулевого проводника после аппарата.
ETEK EKL15-63 3P+N 32A 30mA тип A выбирают, когда требуется комплексная защита трёхфазной линии с нейтралью.
Один аппарат защищает цепь от перегрузки, короткого замыкания и токов утечки, а отключающая способность 10 кА обеспечивает дополнительный запас при аварийных режимах.
Инструкции по монтажу и подключению
Перед установкой полностью отключите питание щита и проверьте отсутствие напряжения на всех проводниках исправным указателем напряжения или мультиметром.
Убедитесь, что дифференциальный автомат на 32 А соответствует расчетной нагрузке, сечению кабеля, схеме сети и проекту электроустановки.
Установите аппарат на стандартную DIN-рейку до надежной фиксации корпуса.
Проверьте, чтобы вокруг устройства оставалось достаточно места для подключения проводников, проверки кнопки тестирования и последующего обслуживания.
Подключите три фазных проводника и нейтраль к соответствующим клеммам согласно маркировке на корпусе и схеме проекта.
Не объединяйте рабочую нейтраль с защитным проводником после дифференциального автомата, поскольку это может привести к ложным срабатываниям или нарушению работы дифференциальной защиты.
Затяните клеммные винты с усилием, указанным в технической документации производителя.
После затяжки убедитесь, что все проводники надежно удерживаются в клеммах, не выскальзывают и не имеют открытых участков токоведущих жил.
После подключения и подачи питания нажмите кнопку TEST, если она предусмотрена конструкцией аппарата.
Дифференциальный автомат должен отключиться. Если отключения не произошло, немедленно снимите питание и поручите проверку устройства квалифицированному электрику.
Не выполняйте монтаж и обслуживание дифференциального автомата под напряжением.
При отсутствии опыта работы с трёхфазными щитами доверяйте подключение квалифицированному электрику. Перед вводом в эксплуатацию необходимо проверить правильность схемы, работу тестовой кнопки и отсутствие утечек в защищаемой линии.
Номинальная предельная отключающая способность (Icn)
?
Максимальный ток короткого замыкания, который выключатель может безопасно прервать (отключить). Это ключевой параметр безопасности, определяющий предел его работы
—
10kA
Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 мкс)
?
Способность устройства выдерживать кратковременные высоковольтные скачки напряжения (импульсы) без выхода из строя
—
4kV
Номинальное рабочее напряжение (Ue), В
—
400/415VAC
Все характеристики
Надёжность
1 год заводской гарантии
Доступные цены
на лучшие бренды
на лучшие бренды
Бонусы за покупки
✨ Описание
⚡ Автоматический выключатель с дифференциальной защитой EKL15-63 3P+N 32A 30mA кривая С тип A 10kA —
это современное многофункциональное устройство, сочетающее автоматический выключатель и УЗО, предназначенное для защиты трехфазных электрических сетей от токов утечки, перегрузок и коротких замыканий. Обеспечивает высокую степень безопасности и надежности электроснабжения.
Преимущества 🚀 EKL15-63 3P+N 32A:
- 🔒 Чувствительная дифференциальная защита с током утечки 30 мА, минимизирующая риск поражения электрическим током и пожаров
- ⚡ Номинальный ток 32 А с характеристикой срабатывания кривая C подходит для промышленных и коммерческих нагрузок
- 🛡️ Коммутационная способность 10 кА гарантирует надежное отключение при авариях в сети
- 🌡️ Рабочий температурный диапазон от -25°C до +40°C для стабильного функционирования при различных условиях
- 🔌 Удобство монтажа с возможностью подключения сверху и снизу
- ✅ Соответствие международным стандартам IEC61009-1, сертификатам CE, CB и UKCA
⚙️ Технические характеристики:
- Тип: A
- Номинальный ток: 32 А
- Номинальное напряжение: 400 В (трёхфазное)
- Количество полюсов: 3P+N
- Ток утечки (IΔn): 30 мА
- Коммутационная способность: 10 кА
- Характеристика срабатывания: Кривая C
- Степень защиты: IP20
🏡 Области применения:
🏢 Обеспечение безопасности и надежности электроснабжения производств и офисов
🛡️ Защита персонала и оборудования от аварийных токов и коротких замыканий
🏭 Промышленные и коммерческие объекты с трехфазным питанием
🔧 Конструкция и эксплуатационные свойства
- ⚙️ Модульный корпус с монтажом на DIN-рейку для удобной установки и технического обслуживания.
- 🔩 Автоматический выключатель с дифференциальной защитой типа A, номинальный ток 32A, срабатывание при утечке 30mA, кривая C.
- 🛡️ Корпус с классом защиты IP20 защищает устройство от пыли и случайных прикосновений, обеспечивая безопасность.
- 🌡 Температурный диапазон эксплуатации от -25°C до +40°C подходит для различных условий использования.
- 📊 Номинальная отключающая способность 10kA обеспечивает надежную защиту от коротких замыканий и перегрузок.
- ⚡ Соответствует стандартам IEC 61009-1, обеспечивая максимальную защиту от токов утечки и электротравм.
🌟 Рекомендации по эксплуатации 🌟
- 🌡 Выдерживайте температурные режимы, избегайте воздействия влажности в помещении и больших перепадов температур.
- 📞 При сложностях с прибором обращайтесь к профессионалам для диагностики и ремонта.
- 🔋 Периодически контролируйте состояние контактов и защитных механизмов.
- 🔌 Устанавливайте устройство при отключённом электропитании строго согласно технической документации.
- 💡 Рекомендуется своевременно тестировать работопригодность и целостность устройства.
- ⚠️ Соблюдайте допустимые параметры токовых нагрузок и требования по подключению.
Производство
Упаковка
Производитель ETEK и компания Е-Энерджи гарантируют качество, профессиональную поддержку и быструю доставку по Беларуси и СНГ.
🛒 Вы можете купить Автоматический выключатель с дифференциальной защитой EKL15-63 3P+N 32A 30mA кривая С тип A 10kA с гарантией надежности и по выгодной цене!
Галерея
1/6
—
🔥 Характеристики товара
Общие данные
Производитель
ETEK
Модельный ряд
Тип переключения
Перегрузка и короткое замыкание: Термомагнитное, Утечка тока: электронное
Тип устройства
Тип защиты
Перегрузка по току, короткое замыкание, ток утечки
Тип чувствительности
A
Время отключения при утечке (IΔn)
≤0,1с
Номинальная предельная отключающая способность (Icn)
?
Максимальный ток короткого замыкания, который выключатель может безопасно прервать (отключить). Это ключевой параметр безопасности, определяющий предел его работы
10kA
Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 мкс)
?
Способность устройства выдерживать кратковременные высоковольтные скачки напряжения (импульсы) без выхода из строя
4kV
Номинальное рабочее напряжение (Ue), В
400/415VAC
Номинальный ток, А (Icn)
?
Максимальный ток короткого замыкания, который выключатель может безопасно прервать. Это критический параметр безопасности.
Номинальный ток чувствительности I△n, мА
30
Полюсов
Характеристика переключения
С
Частота сети
50/60 Hz
