Артикул:
EKL15-63H-3NC4030A
Автоматический выключатель с дифференциальной защитой ETEK EKL15-63 3P+N 40A 30mA кривая С тип A 10kA - компактный четырехмодульный (36мм) электромагнитный RCBO для защиты трехфазных цепей 400В с комбинированной функцией автоматического выключателя и УЗО.
Подробности
96.41 BYN/шт
В наличии: 33
В корзину
Купить в 1 клик
Самовывоз - бесплатно.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
🔥 Характеристики товара
Время отключения при утечке (IΔn)
—
≤0,1с
Дополнительная информация
—
Таблица соответствия аналогов (Кросс-коды)
| Производитель | Серия / Модель аналога | Номинал / Полюса | Дифференциальная защита | Отключающая способность | Сравнение |
|---|---|---|---|---|---|
| ETEK (Китай) | EKL15-63 | 40A, 3P+N, характеристика C | 30 мА, тип A | 10 кА | Оригинал. Комбинированная защита трехфазной сети от перегрузки, короткого замыкания и токов утечки. |
| Schneider Electric | Acti9 iDPN / Acti9 с блоком Vigi аналогичной конфигурации | 40A, 3P+N, характеристика C | 30 мА, тип A | 6–10 кА | Профессиональная альтернатива; необходимо подбирать именно четырехполюсное исполнение с типом A и током утечки 30 мА. |
| ABB | DS203NC / DS203 аналогичной конфигурации | 40A, 3P+N, характеристика C | 30 мА, тип A | 6–10 кА | Сопоставимое решение премиального класса; параметры конкретной модификации следует проверять по каталожному коду. |
| EKF (РФ) | АВДТ-63N | 40A, 3P+N, характеристика C | 30 мА, тип A | 6 кА | Функциональный аналог с меньшей отключающей способностью у распространенных исполнений. |
| CHINT | NXB-63 / NB1L аналогичной конфигурации | 40A, 3P+N, характеристика C | 30 мА, тип A | 6–10 кА | Подходит как альтернатива при совпадении числа полюсов, типа дифференциальной защиты и отключающей способности. |
← Листайте таблицу вправо для просмотра всех колонок →
Вопросы и ответы по ETEK EKL15-63 3P+N 40A 30mA
ETEK EKL15-63 3P+N 40A 30mA — это четырехполюсный дифференциальный автоматический выключатель, объединяющий автоматическую защиту от перегрузки и короткого замыкания с защитой от токов утечки.
Устройство предназначено для трехфазных сетей с нейтралью и рассчитано на номинальный ток 40 А.
Обозначение 3P+N означает наличие трех защищаемых фазных полюсов и отдельного полюса нейтрали.
Такое исполнение применяется в четырехпроводных трехфазных сетях 230/400 В.
Номинальный дифференциальный ток 30 мА означает, что устройство отключает цепь при обнаружении утечки тока на уровне, опасном для человека.
Такой порог обычно используют для дополнительной защиты людей от поражения электрическим током.
Тип A означает, что дифференциальная защита реагирует не только на переменный ток утечки, но и на пульсирующий постоянный ток.
Это подходит для современных нагрузок с электронными блоками питания, выпрямителями и импульсными преобразователями.

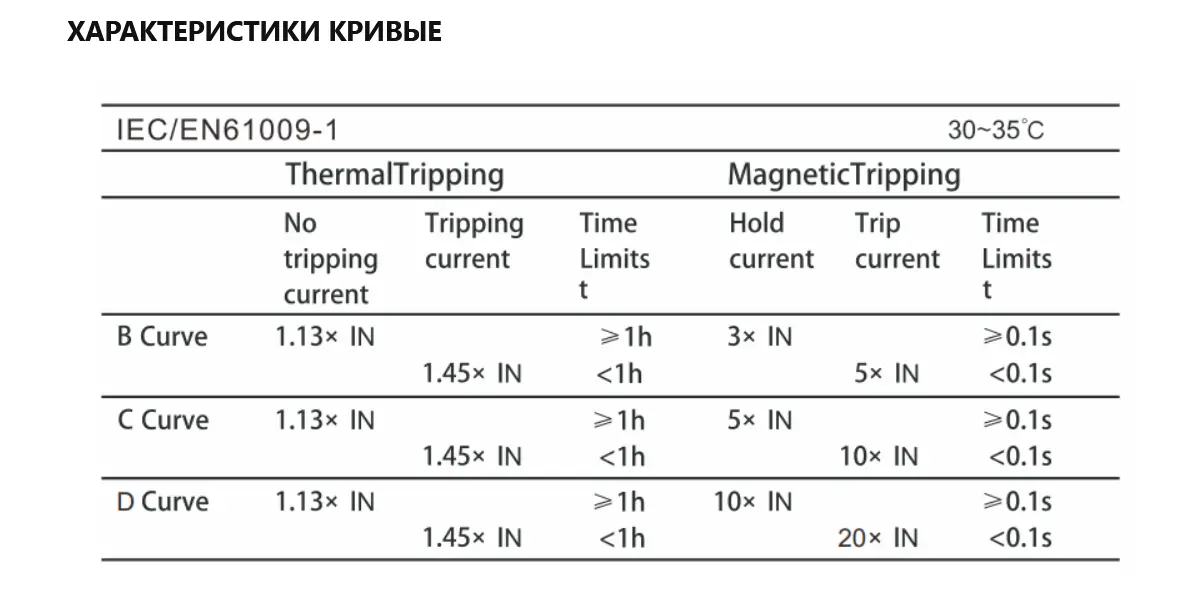

Характеристика C определяет диапазон срабатывания автоматического расцепителя при токах короткого замыкания.
Она подходит для большинства силовых и смешанных нагрузок, включая оборудование с умеренными пусковыми токами.
Отключающая способность 10 кА означает, что дифавтомат способен безопасно отключить ток короткого замыкания до 10 000 А при соблюдении условий, указанных производителем и в технической документации.
Дифавтомат подходит для защиты трехфазных линий с нейтралью, питающих электродвигатели, станки, нагревательное оборудование, насосы, вентиляционные установки, торговое и промышленное оборудование.
Использовать устройство для защиты трехфазного двигателя можно только после проверки пускового тока, схемы питания и соответствия характеристики C конкретной нагрузке.
При больших пусковых токах может потребоваться другой тип расцепления или дополнительная аппаратура защиты двигателя.
Замена возможна, если в щите предусмотрена трехфазная сеть с нейтралью, правильно выполнено разделение рабочего нуля и защитного проводника, а параметры устройства соответствуют проекту.
Перед заменой необходимо проверить схему щита и совместимость с другими аппаратами защиты.
ETEK EKL15-63 объединяет в одном четырехмодульном устройстве защиту от перегрузки, короткого замыкания и токов утечки.
Тип A, чувствительность 30 мА и отключающая способность 10 кА делают модель подходящей для ответственных трехфазных линий с современным электрооборудованием.
Инструкции по монтажу и подключению
Перед монтажом полностью отключите питание щита и проверьте отсутствие напряжения на всех фазах и нейтрали.
Убедитесь, что номинал 40 А, характеристика C, тип A и ток утечки 30 мА соответствуют проекту и параметрам защищаемой линии.
Установите дифавтомат на стандартную DIN-рейку в распределительном щите.
Проверьте надежность фиксации корпуса и оставьте достаточно места для подключения четырехполюсной схемы.
Подключите три фазных проводника и нейтраль к соответствующим клеммам согласно схеме производителя и проекту электроустановки.
После дифавтомата не объединяйте рабочий нулевой проводник с PE и не подключайте к защищаемой линии нейтраль, проходящую в обход устройства.
Затяните клеммы с усилием, указанным в технической документации производителя.
Убедитесь, что проводники надежно зафиксированы, изоляция не попала под контактную часть, а оголенные участки отсутствуют.
После подачи питания нажмите кнопку TEST, если она предусмотрена конструкцией устройства.
Дифавтомат должен отключиться; после проверки верните рукоятку во включенное положение и убедитесь в отсутствии ошибок подключения.
Не выполняйте монтаж и проверку под напряжением без соответствующей квалификации.
При регулярном срабатывании дифзащиты не следует принудительно включать устройство — необходимо найти причину утечки и обратиться к квалифицированному электрику.
Номинальная предельная отключающая способность (Icn)
?
Максимальный ток короткого замыкания, который выключатель может безопасно прервать (отключить). Это ключевой параметр безопасности, определяющий предел его работы
—
10kA
Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 мкс)
?
Способность устройства выдерживать кратковременные высоковольтные скачки напряжения (импульсы) без выхода из строя
—
4kV
Номинальное рабочее напряжение (Ue), В
—
400/415VAC
Все характеристики
Надёжность
1 год заводской гарантии
Доступные цены
на лучшие бренды
на лучшие бренды
Бонусы за покупки
✨ Описание
⚡ Автоматический выключатель с дифференциальной защитой EKL15-63 3P+N 40A 30mA кривая С тип A 10kA -
это современное многофункциональное устройство, сочетающее автоматический выключатель и УЗО, предназначенное для защиты трехфазных электрических сетей от токов утечки, перегрузок и коротких замыканий. Обеспечивает высокую степень безопасности и надежности электроснабжения.
🚀 Преимущества EKL15-63 40A:
- 🔒 Чувствительная дифференциальная защита с током утечки 30 мА, минимизирующая риск поражения электрическим током и пожаров
- ⚡ Номинальный ток 40 А с характеристикой срабатывания кривая C подходит для промышленных и коммерческих нагрузок
- 🛡️ Коммутационная способность 10 кА гарантирует надежное отключение при авариях в сети
- 🌡️ Рабочий температурный диапазон от -25°C до +40°C для стабильного функционирования при различных условиях
- 🔌 Удобство монтажа с возможностью подключения сверху и снизу
- ✅ Соответствие международным стандартам IEC61009-1, сертификатам CE, CB и UKCA
⚙️ Технические характеристики:
- Тип: A
- Номинальный ток: 40 А
- Номинальное напряжение: 400 В (трёхфазное)
- Количество полюсов: 3P+N
- Ток утечки (IΔn): 30 мА
- Коммутационная способность: 10 кА
- Характеристика срабатывания: Кривая C
- Степень защиты: IP20
🏡 Области применения:
🏢 Обеспечение безопасности и надежности электроснабжения производств и офисов
🛡️ Защита персонала и оборудования от аварийных токов и коротких замыканий
🏭 Промышленные и коммерческие объекты с трехфазным питанием
🔧 Конструкция и эксплуатационные свойства
- ⚙️ Модульный корпус с монтажом на DIN-рейку для удобной установки и технического обслуживания.
- 🔩 Автоматический выключатель с дифференциальной защитой типа A, номинальный ток 40A, срабатывание при утечке 30mA, кривая C.
- 🛡️ Корпус с классом защиты IP20 защищает устройство от пыли и случайных прикосновений, обеспечивая безопасность.
- 🌡 Температурный диапазон эксплуатации от -25°C до +40°C подходит для различных условий использования.
- 📊 Номинальная отключающая способность 10kA обеспечивает надежную защиту от коротких замыканий и перегрузок.
- ⚡ Соответствует стандартам IEC 61009-1, обеспечивая максимальную защиту от токов утечки и электротравм.
🌟 Рекомендации по эксплуатации 🌟
- 🔌 Устанавливайте устройство при отключённом электропитании строго согласно технической документации.
- ⚠️ Соблюдайте допустимые параметры токовых нагрузок и требования по подключению.
- 💡 Рекомендуется регулярно тестировать работоспособность и исправность устройства.
- 🌡 Соблюдайте температурные режимы, избегайте воздействия влаги и перепадов температур.
- 📞 При проблемах с устройством обращайтесь к специалистам для диагностики и ремонта.
- 🔋 Периодически проверяйте состояние контактов и защитных механизмов.
Производство
Упаковка
Производитель ETEK и компания Е-Энерджи гарантируют качество, профессиональную поддержку и быструю доставку по Беларуси и СНГ.
🛒 Вы можете купить Автоматический выключатель с дифференциальной защитой EKL15-63 3P+N 40A 30mA кривая С тип A 10kA с гарантией надежности и по выгодной цене!

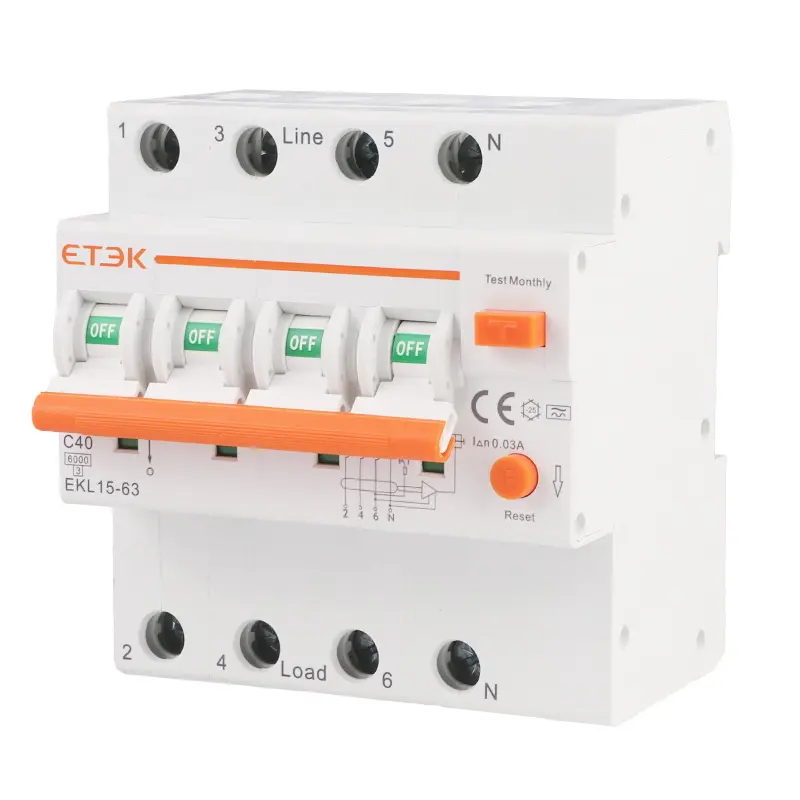

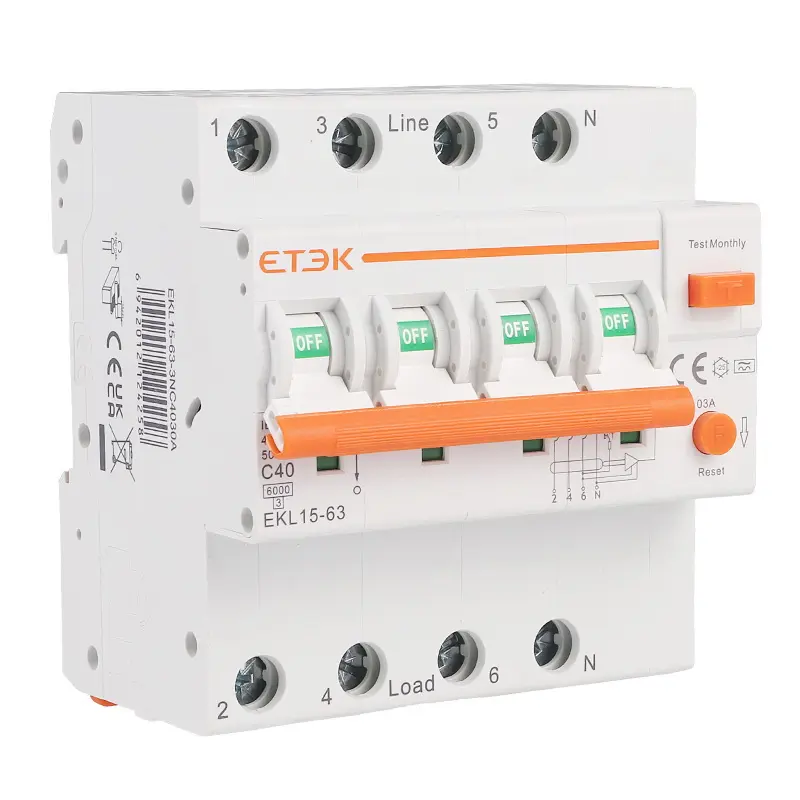

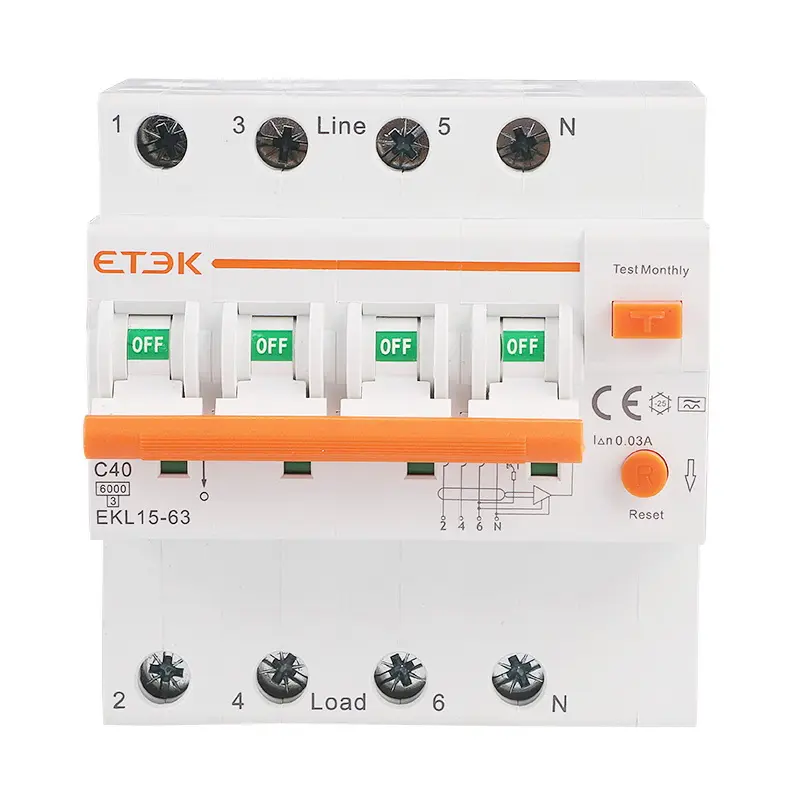

Галерея
1/6
—
🔥 Характеристики товара
Общие данные
Производитель
ETEK
Модельный ряд
Тип переключения
Перегрузка и короткое замыкание: Термомагнитное, Утечка тока: электронное
Тип устройства
Тип защиты
Перегрузка по току, короткое замыкание, ток утечки
Тип чувствительности
A
Время отключения при утечке (IΔn)
≤0,1с
Номинальная предельная отключающая способность (Icn)
?
Максимальный ток короткого замыкания, который выключатель может безопасно прервать (отключить). Это ключевой параметр безопасности, определяющий предел его работы
10kA
Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 мкс)
?
Способность устройства выдерживать кратковременные высоковольтные скачки напряжения (импульсы) без выхода из строя
4kV
Номинальное рабочее напряжение (Ue), В
400/415VAC
Номинальный ток, А (Icn)
?
Максимальный ток короткого замыкания, который выключатель может безопасно прервать. Это критический параметр безопасности.
Номинальный ток чувствительности I△n, мА
30
Полюсов
Характеристика переключения
С
Частота сети
50/60 Hz
💖 Вам также может понравиться
Дополнительная информация о товаре
Таблица соответствия аналогов (Кросс-коды)
| Производитель | Серия / Модель аналога | Номинал / Полюса | Дифференциальная защита | Отключающая способность | Сравнение |
|---|---|---|---|---|---|
| ETEK (Китай) | EKL15-63 | 40A, 3P+N, характеристика C | 30 мА, тип A | 10 кА | Оригинал. Комбинированная защита трехфазной сети от перегрузки, короткого замыкания и токов утечки. |
| Schneider Electric | Acti9 iDPN / Acti9 с блоком Vigi аналогичной конфигурации | 40A, 3P+N, характеристика C | 30 мА, тип A | 6–10 кА | Профессиональная альтернатива; необходимо подбирать именно четырехполюсное исполнение с типом A и током утечки 30 мА. |
| ABB | DS203NC / DS203 аналогичной конфигурации | 40A, 3P+N, характеристика C | 30 мА, тип A | 6–10 кА | Сопоставимое решение премиального класса; параметры конкретной модификации следует проверять по каталожному коду. |
| EKF (РФ) | АВДТ-63N | 40A, 3P+N, характеристика C | 30 мА, тип A | 6 кА | Функциональный аналог с меньшей отключающей способностью у распространенных исполнений. |
| CHINT | NXB-63 / NB1L аналогичной конфигурации | 40A, 3P+N, характеристика C | 30 мА, тип A | 6–10 кА | Подходит как альтернатива при совпадении числа полюсов, типа дифференциальной защиты и отключающей способности. |
← Листайте таблицу вправо для просмотра всех колонок →
Вопросы и ответы по ETEK EKL15-63 3P+N 40A 30mA
ETEK EKL15-63 3P+N 40A 30mA — это четырехполюсный дифференциальный автоматический выключатель, объединяющий автоматическую защиту от перегрузки и короткого замыкания с защитой от токов утечки.
Устройство предназначено для трехфазных сетей с нейтралью и рассчитано на номинальный ток 40 А.
Обозначение 3P+N означает наличие трех защищаемых фазных полюсов и отдельного полюса нейтрали.
Такое исполнение применяется в четырехпроводных трехфазных сетях 230/400 В.
Номинальный дифференциальный ток 30 мА означает, что устройство отключает цепь при обнаружении утечки тока на уровне, опасном для человека.
Такой порог обычно используют для дополнительной защиты людей от поражения электрическим током.
Тип A означает, что дифференциальная защита реагирует не только на переменный ток утечки, но и на пульсирующий постоянный ток.
Это подходит для современных нагрузок с электронными блоками питания, выпрямителями и импульсными преобразователями.
Характеристика C определяет диапазон срабатывания автоматического расцепителя при токах короткого замыкания.
Она подходит для большинства силовых и смешанных нагрузок, включая оборудование с умеренными пусковыми токами.
Отключающая способность 10 кА означает, что дифавтомат способен безопасно отключить ток короткого замыкания до 10 000 А при соблюдении условий, указанных производителем и в технической документации.
Дифавтомат подходит для защиты трехфазных линий с нейтралью, питающих электродвигатели, станки, нагревательное оборудование, насосы, вентиляционные установки, торговое и промышленное оборудование.
Использовать устройство для защиты трехфазного двигателя можно только после проверки пускового тока, схемы питания и соответствия характеристики C конкретной нагрузке.
При больших пусковых токах может потребоваться другой тип расцепления или дополнительная аппаратура защиты двигателя.
Замена возможна, если в щите предусмотрена трехфазная сеть с нейтралью, правильно выполнено разделение рабочего нуля и защитного проводника, а параметры устройства соответствуют проекту.
Перед заменой необходимо проверить схему щита и совместимость с другими аппаратами защиты.
ETEK EKL15-63 объединяет в одном четырехмодульном устройстве защиту от перегрузки, короткого замыкания и токов утечки.
Тип A, чувствительность 30 мА и отключающая способность 10 кА делают модель подходящей для ответственных трехфазных линий с современным электрооборудованием.
Инструкции по монтажу и подключению
Перед монтажом полностью отключите питание щита и проверьте отсутствие напряжения на всех фазах и нейтрали.
Убедитесь, что номинал 40 А, характеристика C, тип A и ток утечки 30 мА соответствуют проекту и параметрам защищаемой линии.
Установите дифавтомат на стандартную DIN-рейку в распределительном щите.
Проверьте надежность фиксации корпуса и оставьте достаточно места для подключения четырехполюсной схемы.
Подключите три фазных проводника и нейтраль к соответствующим клеммам согласно схеме производителя и проекту электроустановки.
После дифавтомата не объединяйте рабочий нулевой проводник с PE и не подключайте к защищаемой линии нейтраль, проходящую в обход устройства.
Затяните клеммы с усилием, указанным в технической документации производителя.
Убедитесь, что проводники надежно зафиксированы, изоляция не попала под контактную часть, а оголенные участки отсутствуют.
После подачи питания нажмите кнопку TEST, если она предусмотрена конструкцией устройства.
Дифавтомат должен отключиться; после проверки верните рукоятку во включенное положение и убедитесь в отсутствии ошибок подключения.
Не выполняйте монтаж и проверку под напряжением без соответствующей квалификации.
При регулярном срабатывании дифзащиты не следует принудительно включать устройство — необходимо найти причину утечки и обратиться к квалифицированному электрику.
