Артикул:
EKR8-741NA01
Реле контроля напряжения ETEK EKR8 3P+N 4 регулировки 230/400VAC (КИТАЙ) - компактное трехфазное четырехпроводное реле защиты от перепадов напряжения для автоматического отключения нагрузки при аномалиях в сети 230/400В AC.
Подробности
66.52 BYN/шт
В наличии: 44
В корзину
Купить в 1 клик
Самовывоз - бесплатно.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
🔥 Характеристики товара
Время срабатывания
—
0.5с
Дополнительная информация
—
Таблица соответствия аналогов и совместимых решений
| Производитель | Серия / модель аналога | Контролируемая сеть | Основные функции | Сравнение / преимущество ETEK |
|---|---|---|---|---|
| ETEK | EKR8 3P+N | 230/400 В AC, трехфазная четырехпроводная сеть | Контроль напряжения, фаз, асимметрии и последовательности фаз | Многофункциональное реле с четырьмя регулировками для защиты трехфазных потребителей от аварийных параметров сети. |
| Schneider Electric | Zelio Control RM17 / реле контроля напряжения соответствующей серии | Трехфазные сети | Контроль фаз, напряжения и чередования фаз | ETEK является доступным решением для распределительных щитов, инженерных систем и защиты оборудования. |
| ABB | CM / реле контроля напряжения и фаз соответствующего типа | Трехфазные сети | Контроль потери фазы, последовательности фаз и напряжения | ETEK сочетает несколько функций контроля в одном компактном устройстве для установки на DIN-рейку. |
| CHINT | Реле контроля напряжения и фаз соответствующей серии | 230/400 В AC | Защита от перенапряжения, недонапряжения и фазных аварий | ETEK позволяет настроить пороги срабатывания и задержку отключения под особенности защищаемой системы. |
| КЭАЗ | Реле контроля фаз и напряжения соответствующей серии | Трехфазные сети | Контроль параметров электропитания | ETEK подходит для защиты насосов, двигателей, компрессоров, автоматики и другого трехфазного оборудования. |
← Листайте таблицу вправо для просмотра всех колонок →
Вопросы и ответы по реле контроля напряжения ETEK EKR8 3P+N
ETEK EKR8 3P+N — это многофункциональное реле контроля напряжения для трехфазных четырехпроводных сетей 230/400 В переменного тока.
Устройство контролирует параметры сети и отключает выход при обнаружении опасного перенапряжения, недонапряжения, потери или неправильного чередования фаз.
Реле используют для защиты трехфазного оборудования от нестабильного электропитания.
Оно помогает предотвратить повреждение насосов, электродвигателей, компрессоров, холодильного оборудования, систем автоматики и другой техники.
Устройство контролирует перенапряжение, недонапряжение, потерю фазы, неправильную последовательность фаз и асимметрию напряжения.
При выходе параметров за установленные пределы реле размыкает выходную цепь.
Четыре регулировки позволяют настроить параметры срабатывания реле под конкретную электрическую сеть.
В зависимости от исполнения регулируются пороги перенапряжения и недонапряжения, задержка времени и дополнительный параметр контроля сети.
Да, ETEK EKR8 3P+N предназначен для контроля трехфазной четырехпроводной сети с фазным и линейным напряжением 230/400 В переменного тока.
Реле контроля напряжения не заменяет автоматический выключатель или предохранитель и не предназначено для отключения токов короткого замыкания.
Перед реле необходимо установить отдельный аппарат защиты.
Выходные контакты реле предназначены для управления цепью, а не для прямого питания мощной нагрузки.
Для двигателей, насосов и оборудования с током выше допустимого значения необходимо использовать контактор или другое промежуточное коммутационное устройство.
Да, реле предназначено для установки на стандартную DIN-рейку в распределительном щите или шкафу автоматики.
Монтаж выполняется внутри электрооборудования с обеспечением доступа к регулировкам.
При обнаружении потери фазы или неправильной последовательности фаз реле отключит управляемую цепь.
Это помогает защитить трехфазные двигатели и оборудование от вращения в неправильном направлении и работы в аварийном режиме.
ETEK EKR8 3P+N выбирают для комплексного контроля трехфазной сети 230/400 В.
К преимуществам относятся контроль нескольких аварийных параметров, четыре регулировки, регулируемая задержка, компактное исполнение и возможность применения в жилых, коммерческих и промышленных электроустановках.
Инструкции по монтажу и подключению
Перед началом работ полностью отключите питание щита и проверьте отсутствие напряжения на всех проводниках исправным измерительным прибором.
Убедитесь, что реле предназначено для трехфазной четырехпроводной сети 230/400 В, а схема его подключения соответствует проекту электроустановки.
Установите ETEK EKR8 на стандартную DIN-рейку внутри распределительного щита или шкафа автоматики.
Обеспечьте свободный доступ к лицевой панели, регулировкам и индикации состояния реле.

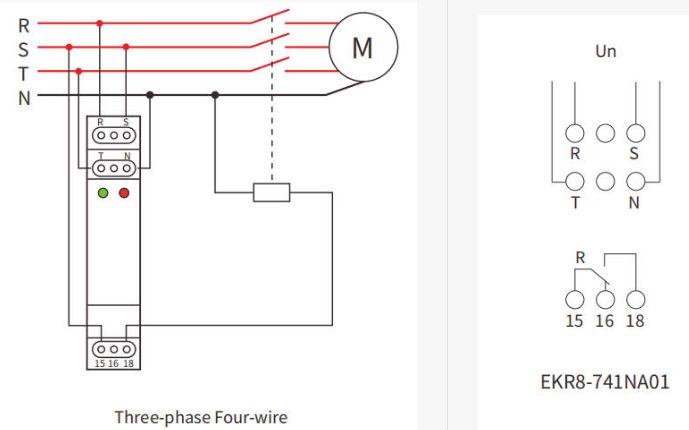

Подключите три фазных проводника и нейтраль к соответствующим клеммам реле согласно схеме подключения.
Перед подачей питания проверьте чередование фаз, надежность соединений и правильность маркировки проводников.
Выходные контакты реле подключите к цепи управления контактором или другим коммутационным устройством в соответствии с проектом.
Не подключайте мощную нагрузку напрямую к контактам реле, если ее ток превышает допустимую нагрузку выходных контактов.
После проверки подключения установите пороги перенапряжения и недонапряжения, задержку отключения и остальные параметры контроля.
Настройки выбирают с учетом характеристик сети, типа оборудования и требований проекта.
После подачи питания проверьте индикацию фаз и состояние выходного реле.
При необходимости выполните контрольное изменение параметров сети только с использованием безопасного испытательного оборудования и квалифицированным специалистом.
Не выполняйте монтаж, настройку и обслуживание под напряжением. Реле контроля напряжения не заменяет автоматическую защиту от короткого замыкания и перегрузки.
Подключение устройства к трехфазной сети рекомендуется доверить квалифицированному электрику.
Задержка времени
—
Регулируемая 0.1-10с
Контроль асимметрии напряжений
—
Ругулируемый 5~15%
Контроль обрыва
—
Да
Контроль чередования фаз
—
Да
Все характеристики
Надёжность
1 год заводской гарантии
Доступные цены
на лучшие бренды
на лучшие бренды
Бонусы за покупки
✨ Описание
⚡ Реле контроля напряжения EKR8 3P+N 4 регулировки 230/400VAC | E-Energy
Реле контроля напряжения EKR8 предназначено для защиты электрических сетей и оборудования от перенапряжений, пониженного напряжения, а также неправильной последовательности и обрывов фаз в трехфазных четырехпроводных сетях с напряжением 230/400В.
Оно обеспечивает надежную автоматическую защиту от выхода параметров электросети за допустимые пределы.
EKR8 идеально подходит для установки в жилых, коммерческих и промышленных помещениях, предотвращая повреждения дорогостоящей техники и повышая надежность электроснабжения.
Устройство оснащено четырьмя регулируемыми порогами срабатывания, что позволяет тонко настраивать защиту под конкретные требования сети.
Реле автоматически отключает нагрузку при возникновении аварийных ситуаций (перенапряжение, пониженное напряжение, нарушение фазной последовательности, обрыв фаз и нулевой линии) и восстанавливает питание при нормализации параметров электросети.

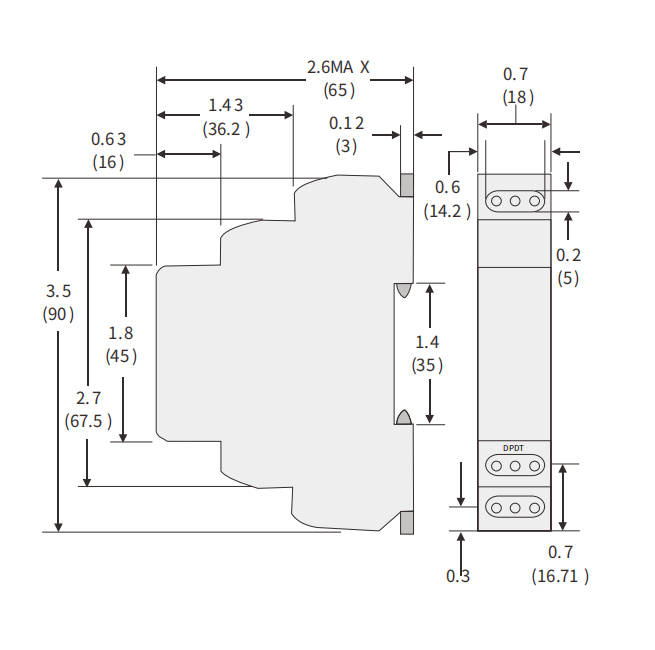

Компактный корпус рассчитан на монтаж на стандартную DIN-рейку 35 мм, обеспечивая удобство установки и интеграции в электрощиты.
Основные преимущества EKR8:
- 🔧 Контроль фазовой последовательности, обрывов, несимметрии и переполюсовки
- 🔋 Защита трехфазных сетей 3P+N с током до 40 А
- ⏱️ Четыре регулировки порогов напряжения и задержек для точной настройки
- ⚙️ Монтаж на DIN-рейку 35 мм для легкой установки
Степень защиты
IP20 – защита от случайных прикосновений и проникновения твёрдых предметов более 12,5 мм
Совместимость
Подходит для трехфазных четырехпроводных сетей 230/400 В переменного тока, используется в бытовых и промышленных системах электроснабжения
Технические характеристики:
- Количество регулировок: 4 порога срабатывания напряжения
- Проверка фазовой последовательности и обрывов фаз
- Номинальный ток нагрузки: до 40 А
- Рабочее напряжение: 230/400 В AC
- Тип подключения: 3P+N
- Диапазон рабочих температур: -10°C до +55°C
- Монтаж: DIN-рейка 35 мм
- Время срабатывания: 0,5 с
- Компактный модульный корпус
- Степень защиты: IP20
Области применения:
- 🏠 Защита трехфазного электрооборудования и систем в жилых и коммерческих зданиях
- 🏢 Использование в промышленных и общественных объектах для предотвращения аварий
- 🔌 Обеспечение стабильности электропитания в системах умных домов и промышленных установках
- ⚙️ Автоматическая защита от фазовых сбоев и неправильной последовательности фаз
🔧 Конструкция и эксплуатационные особенности
- 🕹️ Точная регулировка четырех порогов срабатывания напряжения и задержек
- 🔌 Изолированные клеммы для безопасного подключения
- 🔋 Высокая надежность и длительный срок службы
- ⚙️ Удобный и надежный монтаж на DIN-рейку 35 мм
- 🔄 Автоматическое отключение при аварийных состояниях и восстановление питания
- 🔧 Защита от перегрузок, коротких замыканий и неправильной фазы
- 🌡️ Рабочий диапазон температур от -10°C до +55°C
- 💡 Световая индикация состояния работы реле
Рекомендации по эксплуатации:
- ⚠️ Соблюдайте указанные параметры номинального тока и напряжения
- 🔌 Устанавливайте реле только при отключенном электропитании
- 📞 При возникновении проблем обращайтесь к квалифицированным специалистам
- 🛠️ Регулярно проверяйте и обслуживайте устройство для предотвращения сбоев
Производство
Упаковка
Производитель Etek и Компания Е-Энерджи гарантируют высокое качество и надежность реле контроля напряжения EKR8 3P+N.
🛒 Купить реле контроля напряжения EKR8 3P+N 4 регулировки 230/400VAC можно в нашем магазине с гарантией и по выгодной цене!
Галерея
1/4
—
🔥 Характеристики товара
Общие данные
Производитель
ETEK
Модельный ряд
Тип устройства
Время срабатывания
0.5с
Задержка времени
Регулируемая 0.1-10с
Номинальное рабочее напряжение (Ue), В
230/400VAC
Перенапряжение
Регулируемое 0~20%
Пониженное напряжение
Регулируемое 0~20%
Полюсов
Тип контактов
SPDT (однопереходной переключатель)
Дополнительные функции
Контроль обрыва
Да
Контроль асимметрии напряжений
Ругулируемый 5~15%
Контроль чередования фаз
Да
