ХИТ
СОВЕТУЕМ
Артикул:
EKU5-T1+T2-12-3PN275
УЗИП переменного тока ETEK EKU5-T1+T2-12 3P+N 230/400VAC Тип 1+2 30-60kA (КИТАЙ) - компактное трехфазное четырехполюсное устройство защиты от импульсных перенапряжений (грозовые разряды, коммутационные сбои) класса I+II для сетей 230/400В AC..
Подробности
196.04 BYN/шт
В наличии: 10
В корзину
Купить в 1 клик
Самовывоз - бесплатно.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
🔥 Характеристики товара
Время отклика
—
<25нс
Дополнительная информация
—
Таблица соответствия аналогов и совместимых решений
| Производитель | Серия / модель аналога | Тип / класс | Разрядные токи | Сравнение / преимущество ETEK |
|---|---|---|---|---|
| ETEK | EKU5-T1+T2-12 3P+N | Тип 1+2 (класс I+II) | Iimp 12,5 кА (10/350 мкс), In 30 кА, Imax 60 кА (8/20 мкс) | Комбинированное УЗИП тип 1+2 для защиты от прямых и непрямых ударов молнии в трехфазных сетях 230/400 В. |
| EKF | УЗИП тип 1+2 соответствующего исполнения | Тип 1+2 | Iimp до 12,5 кА, In до 20–25 кА | ETEK является доступным решением для вводно-распределительных устройств и главных щитов. |
| Schneider Electric | Acti9 iPR / iPRD соответствующего типа | Тип 1+2 | Iimp 12,5 кА, In 20–40 кА | ETEK сочетает защиту L-N и N-PE в одном модульном устройстве 3P+N. |
| ABB | OVR / OVR T1+T2 соответствующего исполнения | Тип 1+2 | Iimp 12,5 кА, In 20–40 кА | ETEK подходит для защиты от импульсных перенапряжений в промышленных и коммерческих объектах. |
| CHINT | УЗИП тип 1+2 соответствующей серии | Тип 1+2 | Iimp 12,5 кА, In 20–30 кА | ETEK позволяет обеспечить защиту от молнии и коммутационных перенапряжений без увеличения количества модулей. |
| КЭАЗ | УЗИП тип 1+2 соответствующего номинала | Тип 1+2 | Iimp 12,5 кА, In 20–30 кА | ETEK отличается компактностью, возможностью установки на DIN-рейку и комплексной защитой фаз и нейтрали. |
← Листайте таблицу вправо для просмотра всех колонок →
Вопросы и ответы по ETEK EKU5-T1+T2-12 3P+N 230/400VAC
ETEK EKU5-T1+T2-12 3P+N — это устройство защиты от импульсных перенапряжений (УЗИП) типа 1+2 для трехфазных сетей 230/400 В.
Оно защищает электрооборудование от прямых и непрямых ударов молнии, а также от коммутационных перенапряжений.
УЗИП типа 1+2 сочетает защиту класса I (от прямых ударов молнии) и класса II (от непрямых ударов и коммутационных перенапряжений).
Это позволяет использовать одно устройство вместо двух отдельных УЗИП.
Импульсный разрядный ток Iimp составляет 12,5 кА (10/350 мкс), номинальный разрядный ток In — 30 кА, максимальный разрядный ток Imax — 60 кА (8/20 мкс).
Максимальное длительное рабочее напряжение составляет 230/400 В переменного тока для схемы 3P+N.
Устройство предназначено для трехфазных сетей с нейтралью.
УЗИП используют на вводе в здание, в главных распределительных щитах и вводно-распределительных устройствах для защиты от молнии и импульсных перенапряжений.
Да, благодаря типу 1+2 устройство может применяться как основная защита от импульсных перенапряжений.
При необходимости дополнительной защиты чувствительного оборудования можно установить УЗИП типа 2 или 3 на следующих ступенях.
Устройство оснащено визуальной индикацией состояния.
При неисправности или срабатывании защиты индикатор меняет цвет, сигнализируя о необходимости замены модуля.
Да, УЗИП предназначено для установки на стандартную DIN-рейку 35 мм в распределительном щите или шкафу автоматики.
Да, перед УЗИП необходимо установить устройство защиты от сверхтоков (автоматический выключатель или предохранитель) согласно требованиям производителя и проекта.
ETEK EKU5-T1+T2-12 выбирают для комплексной защиты трехфазной сети 230/400 В от молнии и импульсных перенапряжений.
К преимуществам относятся тип 1+2, разрядные токи до 60 кА, компактность и возможность установки на DIN-рейку.
Инструкции по монтажу и подключению
Перед началом работ полностью отключите питание щита и проверьте отсутствие напряжения исправным измерительным прибором.
Убедитесь, что схема сети (3P+N), напряжение и требования к защите соответствуют проекту электроустановки.
Установите ETEK EKU5-T1+T2-12 на стандартную DIN-рейку 35 мм внутри распределительного щита или шкафа автоматики.
Обеспечьте свободный доступ к клеммам и визуальной индикации состояния устройства.
Подключите три фазных проводника и нейтраль к соответствующим клеммам УЗИП согласно схеме подключения.
Соблюдайте маркировку клемм и направление подключения, указанное на корпусе и в документации.
Подключите заземляющий проводник к клемме PE устройства с использованием проводника минимально возможной длины.
Сопротивление заземления должно соответствовать требованиям проекта и нормативных документов.
Перед УЗИП установите автоматический выключатель или предохранитель согласно рекомендациям производителя.
Это обеспечивает защиту цепи при отказе УЗИП и позволяет безопасно заменить модуль.
После подачи питания проверьте индикацию состояния УЗИП и отсутствие повреждений.
Убедитесь, что индикатор показывает нормальное состояние устройства.
Не выполняйте монтаж и обслуживание под напряжением. УЗИП не заменяет другие необходимые меры защиты и должно устанавливаться квалифицированным специалистом.
При срабатывании индикации неисправности замените модуль только после отключения питания.
Защитный элемент
—
варистор повышенной энергии (MOV) + газоразрядник (GDT)
Максимальный ток разряда (8/20), кА
—
60
Номинальный разрядный ток (8/20), кА
—
30
Все характеристики
Надёжность
1 год заводской гарантии
Доступные цены
на лучшие бренды
на лучшие бренды
Бонусы за покупки
✨ Описание

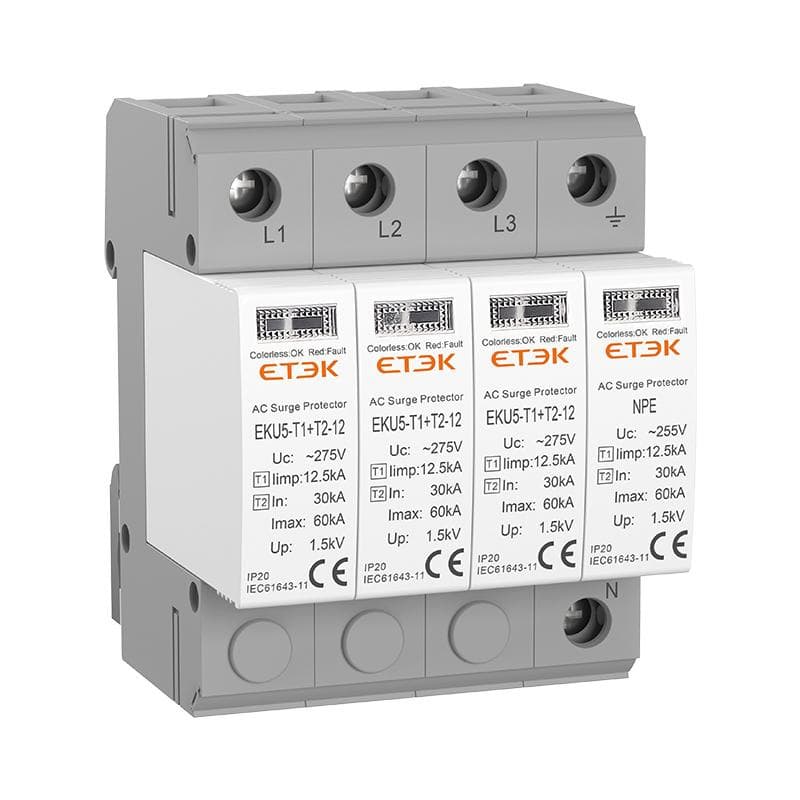

⚡ УЗИП переменного тока EKU5-T1+T2-12 3P+N 230/400VAC Тип 1+2 30-60kA
устройство защиты от импульсных перенапряжений (УЗИП) класса I+II (Тип 1+2), предназначенное для защиты электрических сетей переменного тока 230/400 В с током импульсного разряда до 12,5 кА и номинальным разрядным током до 30 кА (8/20 мкс).
EKU5-T1+T2-12 эффективно защищает оборудование от импульсных перенапряжений, вызванных прямыми и непрямыми ударами молнии, а также коммутационными выбросами.
🚀 Преимущества EKU5-T1+T2-12:
- 🔌 Максимальный импульсный ток 12,5 кА (10/350 мкс), номинальный ток разряда 30 кА (8/20 мкс)
- 🛡️ Высокая стойкость к мощным перенапряжениям переменного тока
- ⚡ Класс защиты I+II (Тип 1+2) для комплексной защиты
- 🔧 Модульная конструкция для легкой замены функциональных блоков
- 🌡️ Широкий температурный диапазон эксплуатации: -40°C до +80°C
- ✅ Соответствие стандартам IEC/EN 61643-11
⚙️ Технические характеристики:
- Количество полюсов: 3P+N
- Номинальное напряжение: 230/400 В перем. тока
- Импульсный ток разряда: 12,5 кА (10/350 мкс)
- Номинальный ток разряда: 30 кА (8/20 мкс)
- Максимальный ток разряда: 60 кА (8/20 мкс)
- Время срабатывания: ≤ 25 нс (LN) / ≤ 100 нс (N-PE)
- Степень защиты: IP20
- Максимальный запасной предохранитель: 160 А гЛ/гГ
🏭 Области применения:
🏢 Защита от молниевых и коммутационных перенапряжений в электросетях 230/400В
⚡ Использование в системах с TN-S, TN-C, TT и другими схемами заземления
🏠 Защита жилых и коммерческих электросетей переменного тока
🔧 Конструкция и эксплуатационные особенности
- ⚙️ Модульная конструкция с возможностью быстрой замены варисторов
- 🛡️ Визуальный индикатор состояния работоспособности
- 🔌 Установка на DIN-рейку 35 мм
- 📄 Соответствие международным стандартам качества и безопасности
- 🕒 Высокая скорость срабатывания для защиты оборудования
- 🔧 Простота обслуживания и надежность работы
🌟 Рекомендации по эксплуатации 🌟
- ⚠️ Не допускается одновременное подключение различных типов проводников к одному зажиму
- 🛠️ Затягивание клеммных винтов: медные проводники до 2,5 Н·м, алюминиевые — до 2,2 Н·м
- 🔌 Монтаж и обслуживание только квалифицированным персоналом
- 🛑 При повреждении корпуса эксплуатация запрещена
- 🟢 Индикатор меняет цвет с зеленого на красный при срабатывании защиты
- 🧰 Соблюдайте правила охраны труда и эксплуатации электроустановок
- 🌡️ Эксплуатация в температурном диапазоне от -40°C до +80°C
- 📦 Документация и упаковка доступны по QR-коду
Производство
Упаковка
Производитель ETEK и Компания Е-Энерджи гарантируют высокое качество и надежность УЗИП EKU5-T1+T2-12 3P+N 230/400VAC Тип 1+2 30-60kA.
🛒 Купить УЗИП EKU5-T1+T2-12 3P+N 230/400VAC Тип 1+2 30-60kA с гарантией качества и оптимальной ценой можно у нас!
Галерея
1/4
—
🔥 Характеристики товара
Общие данные
Производитель
ETEK
Модельный ряд
Тип устройства
Тип защиты
Время отклика
<25нс
Максимальный ток разряда (8/20), кА
60
Номинальное рабочее напряжение (Ue), В
230/400VAC
Номинальный разрядный ток (8/20), кА
30
Полюсов
Ток импульсного разряда (10/350), кА
12.5
Защита
Защитный элемент
варистор повышенной энергии (MOV) + газоразрядник (GDT)
Дополнительные функции
Общий ток разряда (10/350), кА
12.5
💖 Вам также может понравиться
Дополнительная информация о товаре
Таблица соответствия аналогов и совместимых решений
| Производитель | Серия / модель аналога | Тип / класс | Разрядные токи | Сравнение / преимущество ETEK |
|---|---|---|---|---|
| ETEK | EKU5-T1+T2-12 3P+N | Тип 1+2 (класс I+II) | Iimp 12,5 кА (10/350 мкс), In 30 кА, Imax 60 кА (8/20 мкс) | Комбинированное УЗИП тип 1+2 для защиты от прямых и непрямых ударов молнии в трехфазных сетях 230/400 В. |
| EKF | УЗИП тип 1+2 соответствующего исполнения | Тип 1+2 | Iimp до 12,5 кА, In до 20–25 кА | ETEK является доступным решением для вводно-распределительных устройств и главных щитов. |
| Schneider Electric | Acti9 iPR / iPRD соответствующего типа | Тип 1+2 | Iimp 12,5 кА, In 20–40 кА | ETEK сочетает защиту L-N и N-PE в одном модульном устройстве 3P+N. |
| ABB | OVR / OVR T1+T2 соответствующего исполнения | Тип 1+2 | Iimp 12,5 кА, In 20–40 кА | ETEK подходит для защиты от импульсных перенапряжений в промышленных и коммерческих объектах. |
| CHINT | УЗИП тип 1+2 соответствующей серии | Тип 1+2 | Iimp 12,5 кА, In 20–30 кА | ETEK позволяет обеспечить защиту от молнии и коммутационных перенапряжений без увеличения количества модулей. |
| КЭАЗ | УЗИП тип 1+2 соответствующего номинала | Тип 1+2 | Iimp 12,5 кА, In 20–30 кА | ETEK отличается компактностью, возможностью установки на DIN-рейку и комплексной защитой фаз и нейтрали. |
← Листайте таблицу вправо для просмотра всех колонок →
Вопросы и ответы по ETEK EKU5-T1+T2-12 3P+N 230/400VAC
ETEK EKU5-T1+T2-12 3P+N — это устройство защиты от импульсных перенапряжений (УЗИП) типа 1+2 для трехфазных сетей 230/400 В.
Оно защищает электрооборудование от прямых и непрямых ударов молнии, а также от коммутационных перенапряжений.
УЗИП типа 1+2 сочетает защиту класса I (от прямых ударов молнии) и класса II (от непрямых ударов и коммутационных перенапряжений).
Это позволяет использовать одно устройство вместо двух отдельных УЗИП.
Импульсный разрядный ток Iimp составляет 12,5 кА (10/350 мкс), номинальный разрядный ток In — 30 кА, максимальный разрядный ток Imax — 60 кА (8/20 мкс).
Максимальное длительное рабочее напряжение составляет 230/400 В переменного тока для схемы 3P+N.
Устройство предназначено для трехфазных сетей с нейтралью.
УЗИП используют на вводе в здание, в главных распределительных щитах и вводно-распределительных устройствах для защиты от молнии и импульсных перенапряжений.
Да, благодаря типу 1+2 устройство может применяться как основная защита от импульсных перенапряжений.
При необходимости дополнительной защиты чувствительного оборудования можно установить УЗИП типа 2 или 3 на следующих ступенях.
Устройство оснащено визуальной индикацией состояния.
При неисправности или срабатывании защиты индикатор меняет цвет, сигнализируя о необходимости замены модуля.
Да, УЗИП предназначено для установки на стандартную DIN-рейку 35 мм в распределительном щите или шкафу автоматики.
Да, перед УЗИП необходимо установить устройство защиты от сверхтоков (автоматический выключатель или предохранитель) согласно требованиям производителя и проекта.
ETEK EKU5-T1+T2-12 выбирают для комплексной защиты трехфазной сети 230/400 В от молнии и импульсных перенапряжений.
К преимуществам относятся тип 1+2, разрядные токи до 60 кА, компактность и возможность установки на DIN-рейку.
Инструкции по монтажу и подключению
Перед началом работ полностью отключите питание щита и проверьте отсутствие напряжения исправным измерительным прибором.
Убедитесь, что схема сети (3P+N), напряжение и требования к защите соответствуют проекту электроустановки.
Установите ETEK EKU5-T1+T2-12 на стандартную DIN-рейку 35 мм внутри распределительного щита или шкафа автоматики.
Обеспечьте свободный доступ к клеммам и визуальной индикации состояния устройства.
Подключите три фазных проводника и нейтраль к соответствующим клеммам УЗИП согласно схеме подключения.
Соблюдайте маркировку клемм и направление подключения, указанное на корпусе и в документации.
Подключите заземляющий проводник к клемме PE устройства с использованием проводника минимально возможной длины.
Сопротивление заземления должно соответствовать требованиям проекта и нормативных документов.
Перед УЗИП установите автоматический выключатель или предохранитель согласно рекомендациям производителя.
Это обеспечивает защиту цепи при отказе УЗИП и позволяет безопасно заменить модуль.
После подачи питания проверьте индикацию состояния УЗИП и отсутствие повреждений.
Убедитесь, что индикатор показывает нормальное состояние устройства.
Не выполняйте монтаж и обслуживание под напряжением. УЗИП не заменяет другие необходимые меры защиты и должно устанавливаться квалифицированным специалистом.
При срабатывании индикации неисправности замените модуль только после отключения питания.
