ЛИДЕР ПРОДАЖ
Артикул:
EKF1-10XPV-10

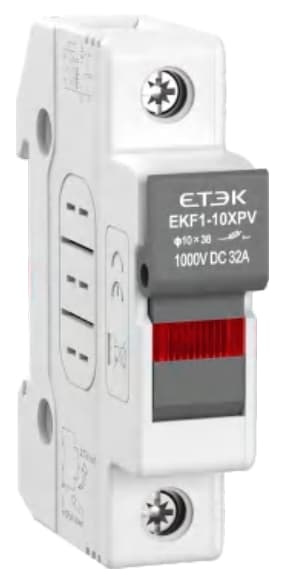

Держатель для предохранителей ETEK EKF1-10XPV-10 32А 1000VDC (КИТАЙ) обеспечивает надежную установку цилиндрических предохранителей 10x38 мм для защиты фотоэлектрических цепей постоянного тока от перегрузок и коротких замыканий без дополнительного инструмента.
Подробности
10.03 BYN/шт
В наличии: 1765
В корзину
Купить в 1 клик
Самовывоз - бесплатно.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
🔥 Характеристики товара
Дополнительная информация
—
Таблица соответствия аналогов и совместимых решений
| Производитель | Серия / модель аналога | Номинальный ток / напряжение | Размер предохранителя | Сравнение / преимущество ETEK |
|---|---|---|---|---|
| ETEK | EKF1-10XPV-10 | 32 А, 1000 В DC | 10×38 мм, gPV | Держатель предохранителей постоянного тока для установки цилиндрических плавких вставок 10×38 мм в фотоэлектрических и других DC-системах. |
| Schneider Electric | DF10PV / PV fuse holder соответствующего номинала | 32 А, 1000–1500 В DC | 10×38 мм, gPV | ETEK является доступным решением для установки gPV-предохранителей в комбайн-боксах и DC-щитах. |
| ABB | OFD / PV fuse base соответствующего исполнения | 32 А, 1000–1500 В DC | 10×38 мм, gPV | ETEK подходит для монтажа на DIN-рейку и удобной замены предохранителей без специального инструмента. |
| CHINT | PV fuse holder соответствующей серии | 32 А, 1000 В DC | 10×38 мм, gPV | ETEK позволяет обеспечить надежный контакт и защиту от прикосновения к токоведущим частям при замене. |
| ETI / IEK | Держатель предохранителя PV соответствующего номинала | 32 А, 1000 В DC | 10×38 мм, gPV | ETEK отличается соответствием IEC 60947-3 (DC-PV0), условным током КЗ 30 кА и возможностью установки на DIN-рейку 35 мм. |
← Листайте таблицу вправо для просмотра всех колонок →
Вопросы и ответы по ETEK EKF1-10XPV-10 32А 1000VDC
ETEK EKF1-10XPV-10 — это держатель (основание) для цилиндрических плавких вставок 10×38 мм класса gPV с номинальным током 32 А и напряжением 1000 В DC.
Предназначен для установки в фотоэлектрических и других DC-системах.
Держатель используют для монтажа и удобной замены предохранителей 10×38 мм в DC-цепях, обеспечивая защиту от перегрузки и короткого замыкания в PV-системах, аккумуляторных батареях и ИБП.
Номинальный ток — 32 А, номинальное напряжение — 1000 В DC, количество полюсов — 1P, размер предохранителя — 10×38 мм, категория использования — DC-PV0, условный ток КЗ — 30 кА, стандарт — IEC 60947-3.
Держатель применяют в фотоэлектрических системах (PV), аккумуляторных батареях (BESS), ИБП и других DC-сетях для установки и замены цилиндрических предохранителей 10×38 мм.
Нет, EKF1-10XPV-10 предназначен для постоянного тока (DC) и класса DC-PV0.
Для переменного тока необходимо использовать соответствующие держатели предохранителей AC.
Держатель рассчитан на цилиндрические плавкие вставки размером 10×38 мм (диаметр × длина) класса gPV.
Держатель монтируется на стандартную DIN-рейку 35 мм с помощью защелкивающегося крепления, что обеспечивает быструю установку и замену.
Да, конструкция держателя обеспечивает защиту пальцев (finger-safe) при замене предохранителя, исключая контакт с токоведущими частями.
Диапазон рабочих температур составляет от −5 °C до +40 °C (в зависимости от исполнения и условий эксплуатации).
ETEK EKF1-10XPV-10 выбирают для надежной установки gPV-предохранителей 10×38 мм в DC-сетях до 32 А и 1000 В.
К преимуществам относятся соответствие IEC 60947-3 (DC-PV0), условный ток КЗ 30 кА, монтаж на DIN-рейку и защита от прикосновения.
Инструкции по монтажу и подключению
Перед началом работ полностью отключите DC-источники (PV-строки, аккумуляторы и т. п.) и проверьте отсутствие напряжения исправным измерительным прибором.
Убедитесь, что номинальный ток, напряжение и тип держателя соответствуют проекту DC-системы.
Установите держатель ETEK EKF1-10XPV-10 на стандартную DIN-рейку 35 мм, защелкнув крепление до характерного щелчка.
Убедитесь, что держатель надежно зафиксирован и не смещается.
Подключите входящий и отходящий проводники к клеммам держателя с соблюдением полярности и схемы подключения.
Используйте проводники сечением до 6 мм² и затяните клеммы моментом около 2,5 Н·м.
Установите цилиндрическую плавкую вставку 10×38 мм (например, ETEK EKFL10D1016 или EKFL10D1032) в держатель согласно инструкции.
Убедитесь, что предохранитель плотно зафиксирован в контактах держателя.
После подключения проверьте правильность схемы, надёжность соединений и отсутствие нагрева в местах контактов.
Убедитесь, что при нормальном режиме держатель и предохранитель не перегреваются.
При срабатывании защиты выясните и устраните причину неисправности перед заменой предохранителя.
Заменяйте перегоревшую плавкую вставку только на аналогичную по току, напряжению и типу (gPV, 10×38 мм).
Не выполняйте монтаж и замену под напряжением. Работы должны проводиться квалифицированным специалистом в соответствии с проектом и нормативными требованиями.
При работе с DC-системами соблюдайте особую осторожность из-за высокой энергии дуги постоянного тока.
Класс срабатывания
—
gPV
Модель
—
EKF1-10XPV-10
Максимальный размер кабеля, мм2
—
6мм2 8-18AWG
Монтаж
—
DIN-рейка 35 мм
Все характеристики
Надёжность
1 год заводской гарантии
Доступные цены
на лучшие бренды
на лучшие бренды
Бонусы за покупки
✨ Описание
⚡ Держатель для предохранителей EKF1-10XPV-10 32А 1000VDC | E-Energy
Держатель для предохранителей EKF1-10XPV-10 предназначен для установки плавких предохранителей в цепях постоянного тока с напряжением до 1000 В и номинальным током до 32 А. Это надежное и удобное устройство обеспечивает защиту электрооборудования от перегрузок и коротких замыканий.
EKF1-10XPV-10 оснащен прочным модульным корпусом, который монтируется на стандартную DIN-рейку шириной 35 мм, что значительно упрощает монтаж и демонтаж предохранителей.
Держатель поддерживает удобное подключение с изолированными клеммами и быстрым снятием предохранителя без необходимости использования специальных инструментов.
Устройство соответствует стандартам IEC EN 60269-2, что гарантирует высокое качество и безопасность эксплуатации.
Основные преимущества EKF1-10XPV-10:
- 🔋 Номинальный ток до 32 А для применения в DC цепях
- ⚙️ Простая установка на DIN-рейку 35 мм
- ⏱️ Быстрый и удобный монтаж и демонтаж предохранителя
- 🔧 Соответствие международным стандартам IEC EN 60269-2
Степень защиты
IP20 – защита от случайных прикосновений и проникновения твёрдых предметов более 12,5 мм
Технические характеристики:
- Номинальный ток: 32 А
- Номинальное напряжение: 1000 В DC
- Размер предохранителя: 10x38 мм
- Монтаж: DIN-рейка 35 мм
- Рабочая температура: от -5°C до +40°C
- Хранение: от -25°C до +70°C
- Степень защиты: IP20
- Электрическая и механическая долговечность
Области применения:
- 🔌 Защита цепей постоянного тока в солнечных энергетических системах
- 🏭 Применение в промышленных установках и системах управления
- ⚙️ Использование в системах электропитания с высоким напряжением DC
- 🔧 Надежная защита оборудования от перегрузок и коротких замыканий
🔧 Конструкция и эксплуатационные особенности
- ⚙️ Модульный корпус для гибкой установки и замены предохранителей
- 🔌 Изолированные клеммы обеспечивают безопасное подключение
- 🛠️ Быстрый монтаж и демонтаж без специальных инструментов
- 🔋 Высокая надежность и соответствие стандартам
- 🌡️ Рабочий температурный диапазон обеспечивает стабильную работу
- 🔧 Защита от повреждений и перегрева предохранителя
Рекомендации по эксплуатации:
- ⚠️ Подбирайте держатель в соответствии с типом и номиналом предохранителя
- 🔌 Перед монтажом отключайте питание
- 🛠️ Регулярно проверяйте состояние держателя и предохранителей
- 📞 Обращайтесь к специалистам при возникновении неисправностей
Производство
Упаковка и доставка
Производитель E-Energy и Компания Е-Энерджи гарантируют качество и надежность держателя для предохранителей EKF1-10XPV-10.
🛒 Купить держатель для предохранителей EKF1-10XPV-10 32А 1000VDC можно в нашем магазине с гарантией и по выгодной цене!
Галерея
1/4
—
🔥 Характеристики товара
Общие данные
Производитель
ETEK
Модель
EKF1-10XPV-10
Модельный ряд
Тип устройства
Тип защиты
Перегрузка по току и короткое замыкание
Номинальное напряжение, В
Номинальное рабочее напряжение (Ue), В
1000VDC
Номинальный ток, А
32
Номинальный ток, А (Icn)
?
Максимальный ток короткого замыкания, который выключатель может безопасно прервать. Это критический параметр безопасности.
Монтажные характеристики
Максимальный размер кабеля, мм2
6мм2 8-18AWG
Монтаж
DIN-рейка 35 мм
Габариты, вес
Ширина, мм
18
Срок службы
Срок службы, циклов
500
Температурные режимы
Температура окружающей среды
От -5°C до +40°C, влажность макс. 95%
Дополнительные функции
Класс срабатывания
gPV
Размер используемого предохранителя
10x38мм
