Артикул:
EKU5-T2-40PV-2M1000

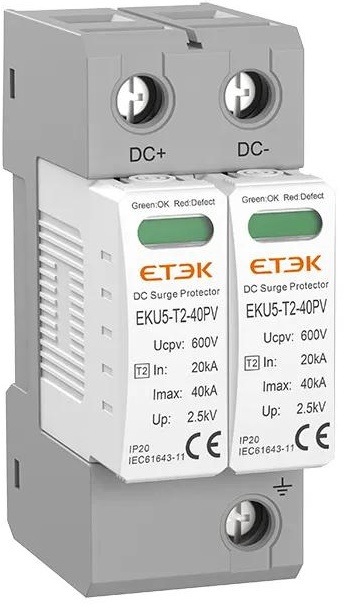

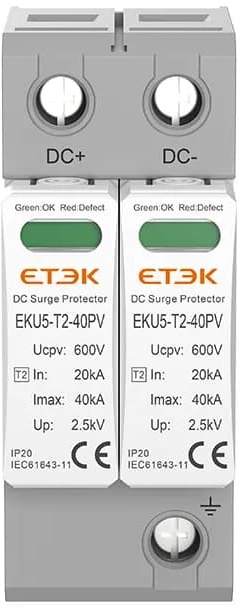

УЗИП постоянного тока ETEK EKU5-T2-40PV-2M1000 2P 1000VDC Тип 2 20–40kA для защиты фотоэлектрических систем от импульсных перенапряжений, возникающих при коммутационных процессах и наведённых грозовых импульсах.
Подробности
162 BYN/шт
Под заказ
В корзину
Купить в 1 клик
Самовывоз - бесплатно.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
🔥 Характеристики товара
Время отклика
—
<25нс
Дополнительная информация
—
Таблица соответствия аналогов и совместимых решений
| Производитель | Серия / модель аналога | Номинальное напряжение / ток | Тип / полюса | Сравнение / преимущество ETEK |
|---|---|---|---|---|
| ETEK | EKU5-T2-40PV-2M1000 | 1000 В DC, In 20 кА, Imax 40 кА | Тип 2, 2P | УЗИП постоянного тока Тип 2 для защиты фотоэлектрических систем от импульсных перенапряжений (молния, коммутационные броски) на стороне DC. |
| Schneider Electric | Easy9 / Acti9 PV SPD соответствующего номинала | 1000–1500 В DC, In 20 кА, Imax 40 кА | Тип 2, 2P | ETEK является доступным решением для защиты PV-стрингов и инверторов от перенапряжений на стороне DC. |
| ABB | OVR PV / DC SPD соответствующего исполнения | 1000–1500 В DC, In 20 кА, Imax 40 кА | Тип 2, 2P | ETEK подходит для установки в комбайн-боксах и DC-щитах перед инвертором. |
| CHINT | CPS / PV SPD соответствующей серии | 1000 В DC, In 20 кА, Imax 40 кА | Тип 2, 2P | ETEK позволяет обеспечить защиту DC-ввода инвертора от импульсных перенапряжений до 40 кА. |
| DEHN / Weidmüller | DC PV SPD Тип 2 соответствующего номинала | 1000–1500 В DC, In 20 кА, Imax 40 кА | Тип 2, 2P | ETEK отличается соответствием IEC 61643-31, уровнем защиты Up ~3,6 кВ, временем реакции <25 нс и индикацией состояния. |
← Листайте таблицу вправо для просмотра всех колонок →
Вопросы и ответы по ETEK EKU5-T2-40PV-2M1000 2P 1000VDC Тип 2
ETEK EKU5-T2-40PV-2M1000 — это устройство защиты от импульсных перенапряжений (УЗИП, SPD) постоянного тока Тип 2 с номинальным напряжением 1000 В DC, номинальным током разряда In 20 кА и максимальным током разряда Imax 40 кА.
Предназначено для защиты фотоэлектрических систем от молниевых и коммутационных перенапряжений на стороне DC.
УЗИП используют для защиты PV-массивов, инверторов, аккумуляторных батарей и других DC-устройств от импульсных перенапряжений, вызванных ударами молнии, переключениями в сети и другими внешними воздействиями.
Номинальное напряжение — 1000 В DC, максимальное непрерывное рабочее напряжение Ucpv — 1100 В DC, номинальный ток разряда In — 20 кА (8/20 мкс), максимальный ток разряда Imax — 40 кА (8/20 мкс), уровень защиты Up — около 3,6 кВ, время реакции — <25 нс, тип — Тип 2, полюса — 2P, стандарт — IEC 61643-31.
УЗИП применяют в фотоэлектрических системах (PV), аккумуляторных батареях (BESS), ИБП и других DC-сетях для защиты от импульсных перенапряжений на стороне постоянного тока.
Нет, EKU5-T2-40PV-2M1000 предназначен только для постоянного тока (DC) и фотоэлектрических систем.
Для переменного тока необходимо использовать соответствующие УЗИП AC.
Уровень защиты Up составляет около 3,6 кВ.
Это означает, что при срабатывании УЗИП напряжение на защищаемом оборудовании ограничивается примерно этим значением.
УЗИП монтируется на стандартную DIN-рейку 35 мм в комбайн-боксе или DC-щите, подключается параллельно защищаемой DC-линии между PV-массивом и инвертором.
Да, устройство оснащено визуальной индикацией состояния (обычно цветовым индикатором), позволяющей быстро определить работоспособность УЗИП.
Диапазон рабочих температур составляет от −40 °C до +80 °C (в зависимости от исполнения и условий эксплуатации).
ETEK EKU5-T2-40PV-2M1000 выбирают для защиты DC-ввода инвертора и PV-массива от импульсных перенапряжений до 40 кА.
К преимуществам относятся соответствие IEC 61643-31, уровень защиты Up ~3,6 кВ, время реакции <25 нс, индикация состояния и монтаж на DIN-рейку.
Инструкции по монтажу и подключению
Перед началом работ полностью отключите DC-источники (PV-строки, аккумуляторы и т. п.) и проверьте отсутствие напряжения исправным измерительным прибором.
Убедитесь, что номинальное напряжение и ток УЗИП соответствуют проекту DC-системы.
Установите УЗИП ETEK EKU5-T2-40PV-2M1000 на стандартную DIN-рейку 35 мм в комбайн-боксе или DC-щите.
Убедитесь, что устройство надежно зафиксировано и не смещается.
Подключите УЗИП параллельно защищаемой DC-линии между PV-массивом и инвертором с соблюдением полярности (+ и −).
Используйте проводники сечением не менее 4–6 мм² и минимальной длиной для снижения импеданса.
Подключите клемму заземления УЗИП к шине заземления (PE) коротким проводником минимального сечения, рекомендованного производителем (обычно ≥ 4–6 мм²).
Убедитесь в надежном контакте и отсутствии окисления.
После подключения проверьте правильность схемы, надёжность соединений и состояние индикатора УЗИП.
Убедитесь, что индикатор показывает нормальное рабочее состояние (обычно зеленый цвет).
При срабатывании защиты или изменении цвета индикатора (обычно на красный) замените модуль УЗИП на аналогичный по типу и номиналу.
Перед заменой обязательно отключите DC-источники и убедитесь в отсутствии напряжения.
Не выполняйте монтаж и замену под напряжением. Работы должны проводиться квалифицированным специалистом в соответствии с проектом и нормативными требованиями.
При работе с DC-системами соблюдайте особую осторожность из-за высокой энергии дуги постоянного тока.
Защитный элемент
—
варистор повышенной энергии (MOV)
Максимальный ток разряда (8/20), кА
—
40
Номинальный разрядный ток (8/20), кА
—
20
Все характеристики
Надёжность
1 год заводской гарантии
Доступные цены
на лучшие бренды
на лучшие бренды
Бонусы за покупки
✨ Описание
⚡ УЗИП постоянного тока EKU5-T2-40PV-2M1000 2P 1000VDC Тип 2 20-40kA -
это двухполюсное устройство защиты от импульсных перенапряжений (УЗИП) для систем постоянного тока с номинальным напряжением 1000 В DC.
EKU5-T2-40PV-2M1000 разработано для защиты от коммутационных и атмосферных наведённых перенапряжений и соответствует классу защиты Тип 2, что делает его оптимальным решением для локальной защиты фотогальванических цепей и DC участков распределительных щитов.
🚀 Преимущества EKU5-T2-40PV-2M1000:
- ⚡ Двухполюсный корпус для экономичного и компактного решения в двухпроводных DC контурах
- 🔌 Номинальное напряжение 1000 В DC подходит для современных солнечных и промышленных систем
- 🛡️ Импульсная стойкость 20-40 кА (8/20 мкс) обеспечивает защиту при мощных наведённых импульсах
- ✅ Соответствие международным стандартам IEC 61643-31 и подтверждённые сертификаты качества
- 🌡️ Широкий температурный диапазон эксплуатации от -40°C до +80°C
- 🔧 Простая установка на DIN-рейку 35 мм
⚙️ Технические характеристики:
- Тип защиты: Тип 2
- Номинальное рабочее напряжение: 1000 В DC
- Максимальный импульсный ток (8/20 мкс): 20-40 кА
- Степень защиты корпуса: IP20
- Номинальный ток утечки: ≤ 1 мА
- Время срабатывания: менее 25 нс
- Мощность рассеивания: 500 Вт
- Поддержка параллельного и последовательного включения для гибкой интеграции
🏭 Области применения:
⚡ Защита от наведённых и коммутационных перенапряжений в линиях постоянного тока
☀️ Локальная защита солнечных фотоэлектрических строк и входов инверторов
🏢 Промышленные DC-системы и распределительные шкафы
🔧 Конструкция и эксплуатационные особенности
- ⚙️ Компактный модульный корпус для монтажа на DIN-рейку 35 мм
- 🔔 Встроенный индикатор состояния (визуальный сигнал срабатывания)
- 🛡️ Надёжная защита от перенапряжений с длительным сроком службы
- 🔧 Простота установки и замены модулей при обслуживании
- 🕒 Быстрое срабатывание при возникновении импульсного перенапряжения
- 📄 Соответствие требованиям безопасности и промышленным стандартам
🌟 Рекомендации по эксплуатации 🌟
- 🔌 Монтаж и подключение должны выполняться квалифицированным персоналом
- ⚠️ Не допускается одновременное подключение медных и алюминиевых проводников к одному зажиму
- 🛠️ Рекомендуемый момент затяжки клемм: медь — не более 2,5 Н·м, алюминий — не более 2,2 Н·м
- 🛑 При повреждении корпуса эксплуатация запрещена
- 🧰 Обслуживание согласно правилам охраны труда при эксплуатации электроустановок
- 🟢 Индикатор износа меняет цвет с зеленого на красный при срабатывании
- 📦 Упаковка и документация доступны по QR-коду внутри упаковки
- 🌡️ Температурный диапазон эксплуатации: от -40°C до +80°C
Производство
Упаковка и доставка
Производитель ETEK и Компания Е-Энерджи гарантируют высокое качество и надёжность изделий.
🛒 УЗИП EKU5-T2-40PV-2M1000 2P 1000VDC — экономичное и эффективное решение для защиты постоянного тока в PV системах и промышленных установках.
🛒 Купить УЗИП EKU5-T2-40PV-2M1000 2P 1000VDC Тип 2 20-40kA с гарантией качества и по выгодной цене можно у нас!
Галерея
1/4
—
🔥 Характеристики товара
Общие данные
Производитель
ETEK
Модельный ряд
Тип устройства
Тип защиты
Время отклика
<25нс
Максимальный ток разряда (8/20), кА
40
Номинальное рабочее напряжение (Ue), В
1000VDC
Номинальный разрядный ток (8/20), кА
20
Полюсов
Защита
Защитный элемент
варистор повышенной энергии (MOV)
