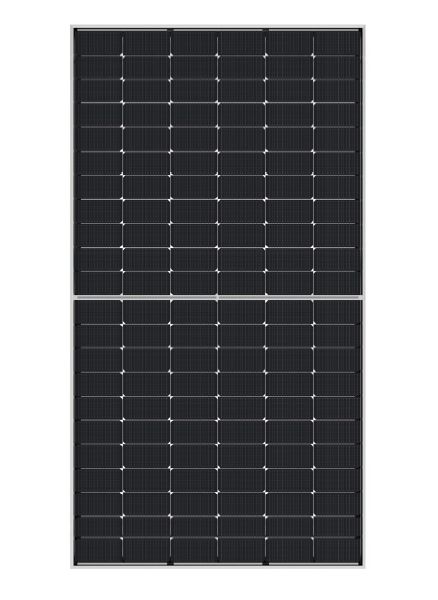

Двухсторонний фотоэлектрический модуль JINKO 610Вт JKM610N-66HL4M-BDV

Двухсторонний модуль способен преобразовывать солнечное излучение как лицевой, так и задней стороной.

Дополнительная выработка зависит от отражательной способности поверхности под модулем, высоты установки, расстояния между рядами и отсутствия затенения задней стороны. Поэтому она не является одинаковой для всех объектов.

В модуле JINKO JKM610N-66HL4M-BDV используются монокристаллические элементы N-type. Модель относится к серии Tiger Neo.

Модуль выполнен в двухсторонней конструкции с двойным стеклом.

Заявленный КПД модуля JINKO JKM610N-66HL4M-BDV при стандартных условиях испытаний составляет 22,58%.

Фактическая эффективность солнечной электростанции зависит от условий установки, затенения, температуры и характеристик остальных компонентов системы.

Размеры модуля JINKO JKM610N-66HL4M-BDV составляют 2382 × 1134 × 30 мм, масса — около 32,4 кг.

При проектировании монтажной системы необходимо учитывать габариты и вес модуля, а также снеговую и ветровую нагрузку на конструкцию.

Модуль JINKO JKM610N-66HL4M-BDV можно использовать в солнечной электростанции частного дома, если его размеры и электрические параметры подходят для объекта и выбранного инвертора.

Количество панелей подбирают по потреблению электроэнергии, доступной площади установки и требуемой мощности системы.

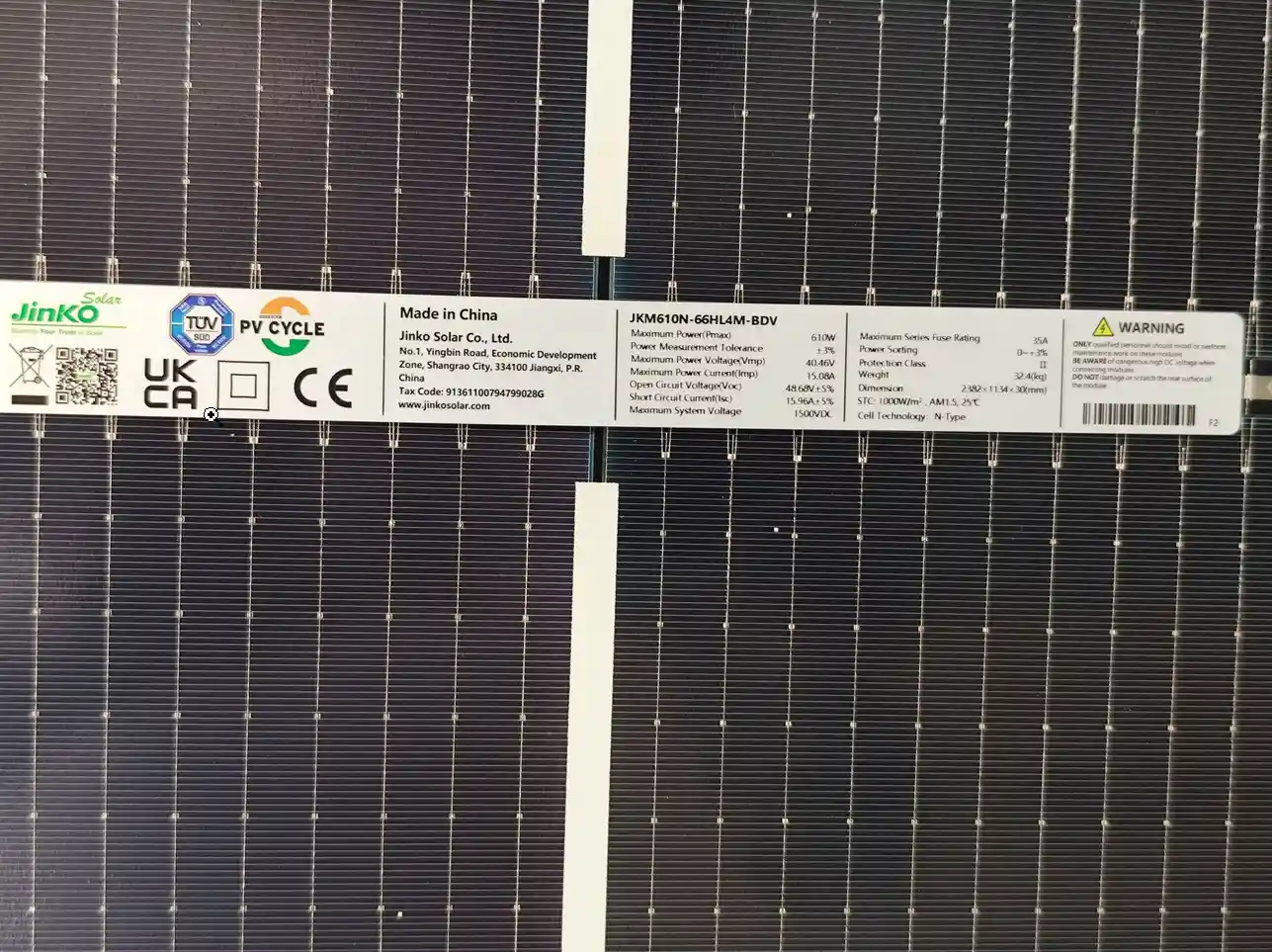

Нет, совместимость необходимо проверять по техническим характеристикам панели и инвертора. Для данной модели при стандартных условиях указаны напряжение в точке максимальной мощности 40,46 В, ток в точке максимальной мощности 15,08 А и напряжение холостого хода 48,68 В.

Также необходимо учитывать температуру, число модулей в цепочке, диапазон MPPT и максимальные входные напряжение и ток инвертора.

Да, модуль можно устанавливать на крыше при использовании подходящей монтажной системы и соблюдении требований производителя.

Чтобы задняя сторона могла получать отраженное излучение, при монтаже следует учитывать конструкцию основания и не создавать лишнее затенение. Крепления должны соответствовать типу крыши и расчетным нагрузкам.

Дополнительная выработка с задней стороны возможна там, где под модулем и вокруг него есть отраженный свет, например на открытых наземных конструкциях или над светлой отражающей поверхностью.

Ее величина зависит от отражательной способности поверхности, высоты монтажа, расстояния между рядами, угла установки и затенения. Поэтому нельзя заранее считать, что двустороннее исполнение всегда увеличит выработку на фиксированный процент.

Перед подключением необходимо рассчитать последовательные и параллельные цепочки по рабочему диапазону MPPT, максимальному напряжению и допустимому входному току оборудования.

При расчете учитывают напряжение холостого хода при минимальной температуре и характеристики всех модулей в массиве. Монтаж и подключение должны выполняться с соблюдением требований электробезопасности.
