Импульсное реле ETEK EKLR16 16A (КИТАЙ) - компактное бистабильное импульсное реле для управления нагрузками до 16А номинальным напряжением 230В AC / 110В DC с нулевым энергопотреблением в standby-режиме.
Подробности
По запросу
Под заказ
Количество полюсов—3
- 1
- 2
- 4
- 3
Контакты—3NO
- 2NO+1NC
- 3NO
Номинальное напряжение (Ue)—12VAC/6VDC
- 230VAC/110VDC
- 130VAC/48VDC
- 48VAC/24VDC
- 24VAC/12VDC
- 12VAC/6VDC
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Самовывоз - бесплатно.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
Информация о товаре предоставлена для ознакомления и не является публичной офертой.
Производители оставляют за собой право изменять внешний вид, характеристики и комплектацию товара, предварительно не уведомляя продавцов и потребителей.
🔥 Характеристики товара
Время отклика
—
50мс
Диапазон рабочих температур
—
-20°C ~ +50°C
Дополнительная информация
—
Таблица соответствия аналогов и совместимых решений
| Производитель | Серия / модель аналога | Номинальный ток | Тип управления | Сравнение / преимущество ETEK |
|---|---|---|---|---|
| ETEK | EKLR16 | 16 А | Импульсное, бистабильное управление | После короткого управляющего импульса реле изменяет состояние контакта и сохраняет его без постоянного питания катушки. |
| Schneider Electric | Acti9 iTL, импульсные реле соответствующего исполнения | До 16 А | Управление кнопочными выключателями | ETEK является доступным решением для централизованного и локального управления освещением. |
| ABB | E290 / импульсные реле соответствующего исполнения | До 16 А | Бистабильное переключение | ETEK подходит для управления светильниками, группами освещения и небольшими электрическими нагрузками. |
| CHINT | Импульсные реле соответствующей серии | 16 А | Кратковременный импульс | ETEK позволяет управлять одной нагрузкой из нескольких мест с помощью параллельно подключенных кнопок. |
| КЭАЗ | Модульные импульсные реле соответствующего номинала | До 16 А | Управление цепями освещения | ETEK отличается компактным модульным исполнением и отсутствием необходимости в постоянном токе удержания. |
← Листайте таблицу вправо для просмотра всех колонок →
Вопросы и ответы по импульсному реле ETEK EKLR16 16A
ETEK EKLR16 16A — это модульное бистабильное импульсное реле для управления электрическими нагрузками короткими управляющими импульсами.
После получения импульса реле переключает состояние контакта и сохраняет его без постоянного питания катушки.
Импульсное реле используют для управления освещением, группами светильников и другими электрическими нагрузками из нескольких мест.
Для управления применяют кнопочные выключатели с кратковременным контактом.
Каждый управляющий импульс изменяет состояние реле.
Первый импульс замыкает контакт и включает нагрузку, следующий импульс размыкает контакт и отключает нагрузку.
Нет, для удержания состояния постоянное питание катушки не требуется.
Реле переключается коротким импульсом и сохраняет выбранное положение после его окончания.
Да, ETEK EKLR16 позволяет управлять одной группой освещения из нескольких мест.
Для этого кнопочные выключатели подключают параллельно к управляющей цепи реле.
Номинальный ток импульсного реле составляет 16 А.
Фактическая допустимая нагрузка зависит от типа потребителя, характера тока, пусковых токов и категории применения контактов.
Для двигателей, насосов и других нагрузок с большими пусковыми токами рекомендуется использовать контактор.
Импульсное реле в таком случае управляет катушкой контактора, а не силовой нагрузкой напрямую.
Допустимая длительность управляющего импульса составляет примерно от 50 миллисекунд до 1 секунды.
Для штатного управления рекомендуется использовать короткий импульс около 200 миллисекунд.
Да, импульсное реле предназначено для установки на стандартную DIN-рейку в распределительном щите или шкафу автоматики.
ETEK EKLR16 16A выбирают для удобного управления освещением и другими нагрузками из нескольких мест.
К преимуществам относятся бистабильная работа, отсутствие постоянного потребления на удержание, компактный монтаж на DIN-рейку и управление короткими импульсами.
Инструкции по монтажу и подключению
Перед началом работ отключите питание щита и проверьте отсутствие напряжения исправным измерительным прибором.
Убедитесь, что номинальный ток реле, управляющее напряжение и схема подключения соответствуют проекту электроустановки.
Установите ETEK EKLR16 на стандартную DIN-рейку внутри распределительного щита или шкафа автоматики.
Обеспечьте свободный доступ к клеммам и возможность безопасного обслуживания устройства.
Подключите кнопочные выключатели к управляющей цепи реле согласно схеме подключения.
При управлении из нескольких мест кнопки подключают параллельно, чтобы каждая из них могла формировать отдельный импульс.
Подключите осветительную или другую нагрузку к силовым контактам реле с учетом номинального тока и характера потребителя.
Для мощных и индуктивных нагрузок используйте контактор или промежуточное реле.
После подачи питания кратковременно нажмите кнопку управления и проверьте включение нагрузки.
Повторный импульс должен отключить нагрузку. Проверьте работу всех подключенных кнопок и надежность коммутации.
Не допускайте слишком частого переключения реле.
При проектировании и эксплуатации учитывайте допустимое количество операций в минуту и в течение суток, особенно при автоматическом управлении.
Не выполняйте монтаж и обслуживание под напряжением.
При подключении нагрузки до 16 А также необходимо учитывать пусковые токи и тип потребителя. Монтаж рекомендуется доверить квалифицированному электрику.
Напряжение изоляции (Ui), В
—
440
Номинальное импульсное выдерживаемое напряжение (Uimp)
—
6kV
Все характеристики
Надёжность
1 год заводской гарантии
Доступные цены
на лучшие бренды
на лучшие бренды
Бонусы за покупки
✨ Описание
⚡ Импульсное реле EKLR16 16A | E-Energy
Импульсное реле EKLR16 предназначено для дистанционного управления освещением и другими электрическими нагрузками с током до 16 А. Это компактное устройство обеспечивает надежное и удобное переключение нагрузок в электросети.
EKLR16 идеально подходит для использования в системах автоматизации зданий, позволяя управлять освещением или техникой с помощью кнопочных переключателей без сложных схем и дополнительного оборудования.
Реле работает на стандартных напряжениях переменного тока 230 В и обеспечивает высокую долговечность благодаря надежной конструкции и качественным комплектующим.
Благодаря импульсному принципу работы, реле переключает состояние нагрузки при каждом кратковременном замыкании управляющего контакта, что значительно упрощает управление и повышает удобство эксплуатации.
Устройство монтируется на DIN-рейку шириной 35 мм, что облегчает установку и интеграцию в электрощиты.
Основные преимущества EKLR16:
- ⚙️ Простота монтажа на стандартную DIN-рейку 35 мм
- 🔋 Номинальный ток нагрузки до 16 А
- ⏱️ Импульсный механизм переключения для удобного управления
- 🔧 Надежная и долговечная конструкция
Степень защиты
IP20 – защита от случайных прикосновений и проникновения твёрдых предметов более 12,5 мм
Совместимость
Работает с кнопочными переключателями и совместим с большинством бытовых электросетей
Технические характеристики:
- Номинальный ток нагрузки: 16 А
- Рабочее напряжение: 230 В AC
- Частота: 50/60 Гц
- Количество контактов: 1 переключающий (SPDT)
- Монтаж: DIN-рейка 35 мм
- Степень защиты: IP20
- Рабочая температура: -20°C до +55°C
- Размеры: компактный модульный корпус
Области применения:
- 🏢 Автоматизация системы освещения в офисах и общественных зданиях
- 🏠 Управление освещением в жилых и коммерческих помещениях
- ⚙️ Использование в системах дистанционного и автоматического управления
- 🔌 Переключение электрических нагрузок в системах умного дома
🔧 Конструкция и эксплуатационные особенности
- 🔄 Импульсный принцип переключения обеспечивает эффективное управление
- ⚙️ Простая система крепления для надёжного и быстрого монтажа
- 🕹️ Ручное управление на передней панели для удобного контроля
- 🔌 Изолированные клеммы для безопасного подключения
- 🔧 Дополнительные функции: индикация состояния и задержка времени
- 🔋 Высокая износостойкость – до 200 000 циклов коммутации
- 💡 Возможность централизованного и пошагового управления
- 🌡️ Рабочий температурный диапазон от -20°C до +55°C
Рекомендации по эксплуатации:
- ⚠️ Следите за соответствием номинального тока и напряжения нагрузки
- 🔌 Устанавливайте устройство только с отключенным питанием
- 🛠️ Обслуживайте и проверяйте реле регулярно для предотвращения неполадок
- 📞 В случае сбоев обращайтесь к квалифицированным специалистам
Производство
Упаковка
Производитель Etek и Компания Е-Энерджи гарантируют качество и надежность импульсного реле EKLR16.
🛒 Купить импульсное реле EKLR16 16A можно в нашем магазине с гарантией и по выгодной цене!

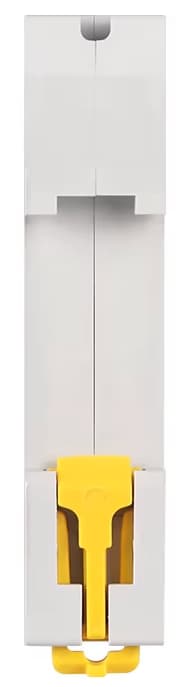

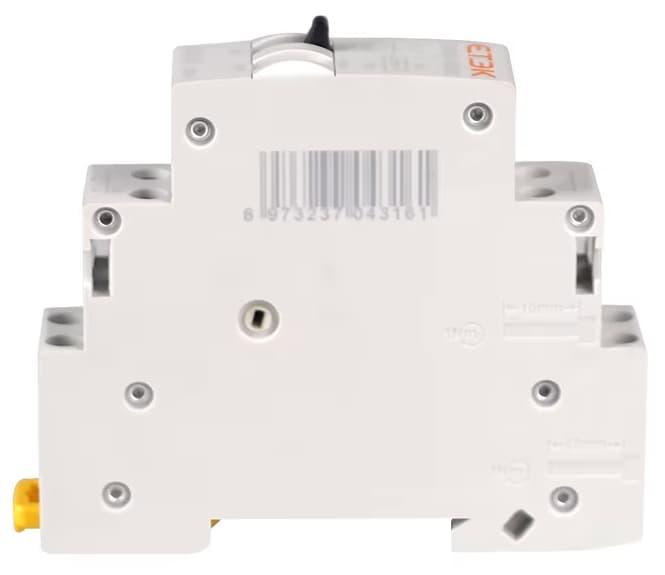

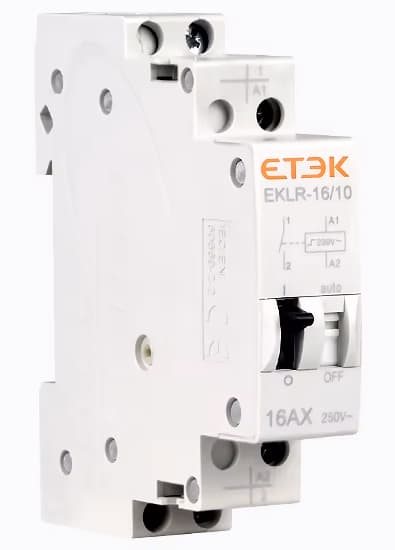

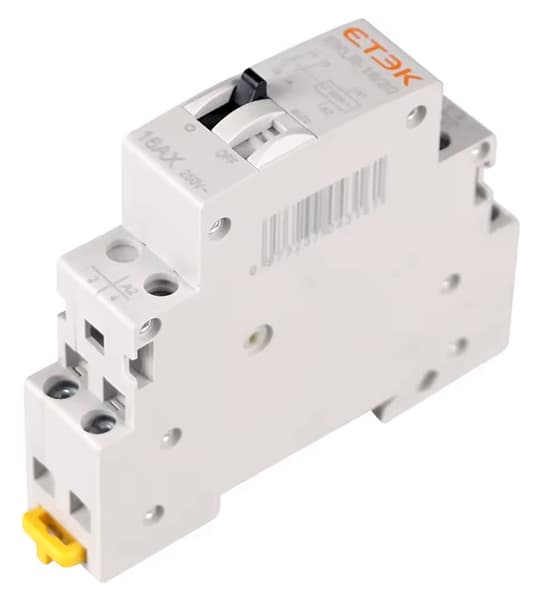

Галерея
1/4
—
🔥 Характеристики товара
Общие данные
Производитель
ETEK
Время отклика
50мс
Напряжение изоляции (Ui), В
440
Номинальное импульсное выдерживаемое напряжение (Uimp)
6kV
Номинальный ток, А
Температурные режимы
Диапазон рабочих температур
-20°C ~ +50°C
Дополнительные функции
Порог срабатывания
Мин 85% от Un
