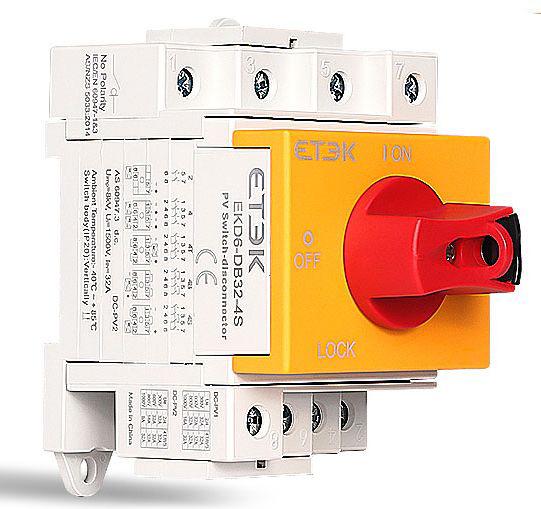

Арт.: EKD6-DB32-4
52.27 BYN/шт
⚡ Переключатели нагрузки постоянного тока от Е-Энерджи – надежные DC-коммутационные аппараты для безопасного включения и отключения фотоэлектрических цепей под нагрузкой.
Обеспечивают видимое разъединение высоковольтных PV-систем и аккумуляторных линий, критически важны для обслуживания и аварийного отключения солнечных электростанций.
📄 Основные характеристики
🔌 Номинальный ток: 16–630 А
⚡ Напряжение DC: 250–1500 В
🔧 Полюса: 2P, 4P
⏱ Коммутационная способность: 10–20 кА
📏 Монтаж: DIN-рейка/настенный
🌡️ Температура: -40…+70 °C
🛡 Защита: IP20/IP65 (в корпусе)
🎯 Категория: DC-21B/DC-PV2
⚠️ Особенности конструкции
🔩 Дуго-защищенная контактная система для DC
🛠 Эргономичная рукоятка с фиксацией
🔒 Система опломбирования и блокировки
💪 Терминалы 10–70 мм² с кожухами
⚙️ Совместимость с PV-инверторами
🔄 Ресурс: 10 000–25 000 циклов
⭐ Преимущества DC переключателей нагрузки
🔌 Безопасное отключение под номинальной нагрузкой
⚡ Четкое видимое разъединение цепи
🛡 Защита персонала при ремонте СЭС
💰 Замена нескольких устройств одним
📏 Компактная установка в щитах
🏆 Сертификаты IEC/TUV для ФЭУ
🔋 Область применения
- Главное отключение солнечных СЭС
- Разделение PV-стрингов и инверторов
- Изоляция аккумуляторных систем
- Резервное переключение источников
- Обслуживание высоковольтных DC-цепей
- Наземные и крышные солнечные фермы
💡 Рекомендации по выбору
- 16–63А: бытовые и малые коммерческие СЭС
- 80–160А: средние станции 20–100 кВт
- 200–630А: крупные промышленные СЭС
- 2P: защита плюса/минуса PV-цепей
- 4P: высоковольтные системы 1000 В
- Обязательны с автоматами и предохранителями
Хотите купить Переключатели нагрузки постоянного тока в Минске?
Ассортимент производителей регулярно обновляется в соответствии с современными трендами.
Если Вам непросто сделать выбор, то наши специалисты с удовольствием ответят на все вопросы.
Приобрести товары можно в 1 клик. Наши менеджеры в течение часа свяжутся с вами для уточнения условий покупки и доставки товара.
По всем вопросам вы можете проконсультироваться через онлайн-чат или по телефону: +375(29) 626 70 51
Вопросы и ответы по переключателям нагрузки постоянного тока
Переключатель нагрузки постоянного тока (DC Load Break Switch) — это коммутационный аппарат для ручного переключения цепей DC под нагрузкой между источниками питания или отключения нагрузки.
Применяется в солнечных системах, АКБ-станциях и резервных источниках для безопасной коммутации без дугового пробоя.
В цепях постоянного тока отсутствует естественное гашение дуги при переходе через ноль, поэтому DC-переключатели имеют усиленные дугогасительные системы (магнитные или вакуумные контакты), большую площадь разрыва и строгие требования к полярности подключения.
В солнечных системах DC-переключатели устанавливают для выбора между солнечными панелями и аккумуляторами, переключения АКБ-банков, отключения нагрузки для обслуживания инвертора.
Обеспечивают видимый разрыв цепи и безопасность при ремонте.
Основные схемы:
1-0-2 (первый источник — отключено — второй источник),
1-2 (прямое переключение без отключения),
байпас (обход неисправного инвертора).
Механическая блокировка предотвращает одновременное подключение источников.
Номинальное напряжение DC должно превышать максимальное в системе (48В, 250В, 600В, 1000В).
Ток — с запасом 25% от максимальной нагрузки.
Для высоких напряжений используют 2P/4P-исполнение с последовательным разрывом полюсов.
Да, большинство DC-переключателей полярные — плюс подключают к входу «+IN», минус к «-IN».
Неправильная полярность ухудшает гашение дуги магнитной системой и может привести к перегреву контактов или отказу аппарата.
Нет, переключатели нагрузки предназначены только для коммутации рабочего и холостого тока.
Для защиты от КЗ перед переключателем устанавливают автоматические выключатели или предохранители постоянного тока.
Модульные DC-переключатели (1–4 модуля шириной) предназначены для DIN-рейки в распределительных щитах.
Промышленные — на монтажную панель.
При монтаже обеспечивают вентиляцию и расстояние между аппаратами.
Перед переключением проверяют отсутствие КЗ, ограничивают нагрузку до 80% номинала, используют аппараты с индикацией положения.
После переключения контролируют нагрев контактов и изоляцию.
В критических системах применяют двухканальные схемы.
Ресурс: 5–20 тысяч циклов ВО под номинальной нагрузкой. При коммутации индуктивных нагрузок ресурс снижается.
Рекомендуется периодическая проверка контактов, смазка механизма и контроль переходного сопротивления.
